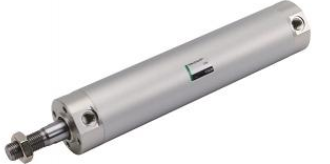

CKD圓形緊湊氣缸4F340E-10-TP-P1介紹

產品概述：

內徑尺寸豐富(Φ40?Φ100）的圓形氣缸。 外觀非常精巧，全長短而緊湊的設計。

HP1：長壽命氣缸。根據滑動部的優化實現了長壽命和穩定運行

產品特點：

【優化滑動部】

采用特殊配合的耐磨密封圈，高頻潤滑脂，通過優化密封性能，實現了穩定工作和長壽命。

【長壽命】

通過優化滑動部，可實現比以往2倍以上，2000萬次以上的耐久性。

【穩定運行】

通過優化滑動部的結構，即使重復操作，啟動壓力也保持恒定。

由于啟動壓力是恒定的，因此操作時間也是恒定的。

有助于無驟停穩定運行。

【與標準產品同一尺寸】

尺寸與標準產品 圓形緊湊氣缸SCM系列相同，可以在不改變設計或修改設備的情況下更換。

氣缸結構：

1.缸筒 缸筒的內徑大小代表了氣缸輸出力的大小?；钊诟淄矁?nèi)做平穩的往復滑動，缸筒內表面的表面粗糙度應達到Ra0.8um。對鋼管缸筒，內表面還應鍍硬鉻，以減小摩擦阻力和磨損，并能防止銹蝕。缸筒材質除使用高碳鋼管外，還是用高強度鋁合金和黃銅。小型氣缸有使用不銹鋼管的。帶磁性開關的氣缸或在耐腐蝕環境中使用的氣缸，缸筒應使用不銹鋼、鋁合金或黃銅等材質。 ckd氣缸活塞上采用組合密封圈實現雙向密封，活塞與活塞桿用壓鉚鏈接，不用螺母。

2.端蓋 端蓋上設有進排氣通口，有的還在端蓋內設有緩沖機構。桿側端蓋上設有密封圈和防塵圈，以防止從活塞桿處向外漏氣和防止外部灰塵混入缸內。桿側端蓋上設有導向套，以提高氣缸的導向精度，承受活塞桿上少量的橫向負載，減小活塞桿伸出時的下彎量，延長氣缸使用壽命。導向套通常使用燒結含油合金、前傾銅鑄件。端蓋過去常用可鍛鑄鐵，為減輕重量并防銹，常使用鋁合金壓鑄，微型缸有使用黃銅材料的。
