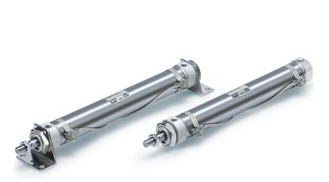

SMC氣缸CDM2B25-100AZ-C73L選型資料

應用范圍

日本SMC氣缸被廣泛使用在汽缸桿，主動打印機，主動切割機，和工業機器人等許多直線運動體系中。2. 紡織機械、氣動液壓、塑料機械、油壓機械、工程機械、汽車、摩托車等工業機械制造諸多領域。

特點

外形美觀、結構緊湊、占用空間少，以及能夠承受較大的橫向負載。并且，其可以不安裝附件直接安裝在各種夾具和設備上。

操作方法

1、氣缸的正常工作條件：介質、環境溫度一般為5~60攝氏度，工作壓力一般為0.1~1mpa，普通氣缸速度范圍為50~500mm/S。

2、安裝前，應經空載試運動實驗，運動正常及不漏氣方可使用。

3、驅動氣缸的壓縮空氣必須清潔、水份少、為此在氣動系統回路中必須使用分水過濾器。

4、安裝的氣源進口處需設置油霧器，利于工作中的潤滑，氣缸的合理潤滑極為重要，往往因潤滑不好而產生爬行，甚至不能正常工作。

5、安裝時，要注意動作方向，活塞桿不允許承受偏心負載或橫向負載。

6、不要使用滿行程，特別是活塞桿伸出時，不要使活塞與缸蓋相碰撞，否則容易引起氣缸零件的損壞。

SMC氣缸工作原理

根據工作所需力的大小來確定活塞桿上的推力和拉力。由此來選擇氣缸時應使氣缸的輸出力稍有余量。若缸徑選小了，輸出力不夠，氣缸不能正常工作;但缸徑過大，不僅使設備笨重、成本高，同時耗氣量增大，造成能源浪費。在夾具設計時，應盡量采用增力機構，以減少氣缸的尺寸。 氣缸 下面是氣缸理論出力的計算公式: F:氣缸理論輸出力 F′:效率為85%時的輸出力--(F′=F×85%) D:氣缸缸徑 P:工作壓力(kgf/cm2) 例:直徑340mm的氣缸，工作壓力為3kgf/cm2時，其理論輸出力為多少?芽輸出力是多少?
