德國Rexroth力士樂A4VSO125DR/30R-PPB13NOO柱塞泵

rexroth柱塞泵機械原理

柱塞泵柱塞往復運動總行程L是不變的，由凸輪的升程決定。柱塞每循環的供油量大小取決于供油行程,供油行程不受凸輪軸控制是可變的。供油開始時刻不隨供油行程的變化而變化。轉動柱塞可改變供油終了時刻，從而改變供油量。柱塞泵工作時，在噴油泵凸輪軸上的凸輪與柱塞彈簧的作用下，迫使柱塞作上、下往復運動，從而完成泵油任務，泵油過程可分為以下兩個階段。

rexrtoh柱塞泵的維護保養

斜盤式軸向柱塞泵一般采用缸體轉動、端面配流的形式。缸體端面上鑲有一塊由雙金屬板與鋼配油盤組成的摩擦副，而且大多數是采用平面配流的方法，所以維修比較方便。配油盤是軸向柱塞泵的關鍵部件之一，泵工作時，一方面工作腔的高壓油把缸體推向配油盤，另一方面配油盤和缸體間的油膜壓力形成對缸體的液壓反推力使缸體背離配油盤。缸體對配油盤的設計液壓壓緊力Fn略大于配油盤對缸體的液壓反推力Ff，即Fn/Ff=1.05~1.1，使泵工作正常并保持較高的容積效率。

柱塞泵漏油原因

1、主軸油封損壞或軸有缺陷、劃痕;

2、內部泄漏過大，造成油封處壓力增大，而將油封損傷或沖出;

3、泄油管過細過長，使密封處漏油;

4、泵的外接油管松動，管接頭損傷，密封墊老化或產生裂紋;

5、變量調節機構螺栓松動，密封破損;

6、鑄鐵泵殼有砂眼或焊接不良。

柱塞泵工作過程

1、柱塞往復運動總行程L是不變的，由凸輪的升程決定。

2、柱塞每循環的供油量大小取決于供油行程,供油行程不受凸輪軸控制是可變的。

3、供油開始時刻不隨供油行程的變化而變化。

4、轉動柱塞可改變供油終了時刻，從而改變供油量。

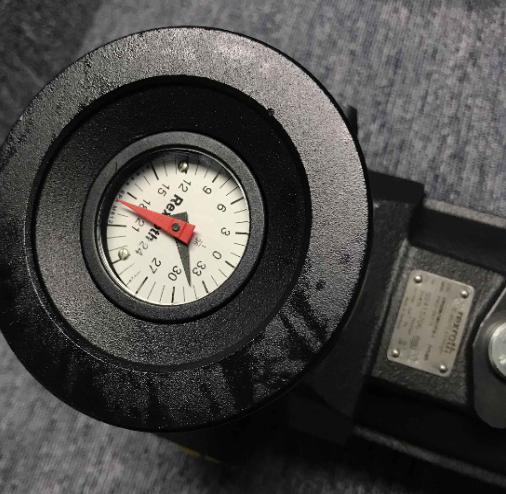

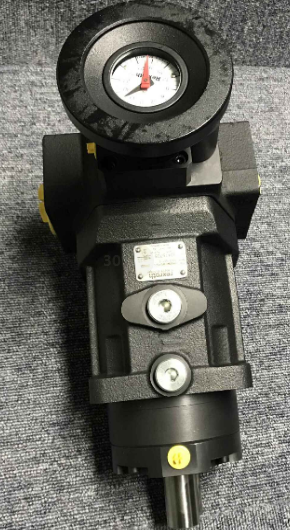

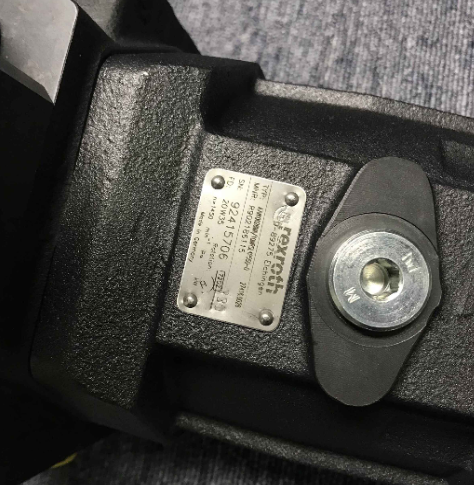

產品實物圖

當轉子轉動時，由于定于的偏心作用，柱塞將作往復運動，它的行程為定于偏心距的2倍。定子的偏心距可由泵體上的徑向位置相對的兩個柱塞來調節。油液的進出通過泵體和配流軸上的流道，并由配流軸上吸油口控制，泵體內產生的液壓力被靜壓平衡的表面所吸收。摩擦副的靜壓平衡采取了過平衡壓力補償方法，形成了開環控制。支承驅動軸的軸承只起支承作用，不受其他外力的作用。液壓系統中:軸向柱塞泵是利用與傳動軸平行的柱塞在柱塞孔內往復運動所產生的容積變化來進行工作的。由于柱塞泵的柱塞和柱塞孔都是圓形零件，加工時可以達到很高的精度配合。

德國Rexroth力士樂A4VSO125DR/30R-PPB13NOO柱塞泵
