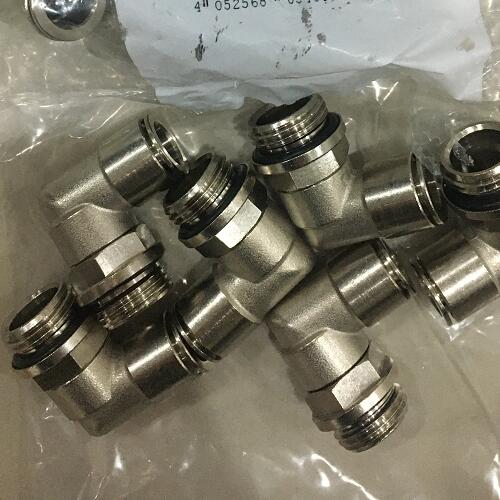

講解費斯托L型快插式螺紋接頭NPQE-L-R14-Q8-P10

參數應用:

阻燃型快插接頭適用于所有存在火災風險的場合，例如，汽車行業和建筑行業中的焊接系統。

用于溫度達 60°C、壓力達10 bar 的氣動應用場合。

適用氣管外徑包括 4, 6, 8, 10 和12 mm，可配合連接螺紋：R1/8 ... R1/2 和 G1/8 ... G1/2。

旋入螺釘上的密封件類型 涂敷

安裝位置 可選

適合標準應用的成本解決方案

諸多派生型：在標準應用中選擇范圍廣泛，具有靈活性

PBT 或黃銅

錐形螺紋符合 JIS B0203，并與符合 DIN EN 10226 的氣密性介質兼容

工作介質：壓縮空氣、真空

設計 L 型

工作和先導介質說明 可用潤滑介質工作

耐腐蝕等級 CRC 1 - 耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364 區域 III

潔凈室等級 4 級，符合 ISO 14644-1

環境溫度 -5 °C ... 60 °C

產品重量 7.4 g

安裝方式 外六角形，規格 14 mm

包規格 10

結構特點 推挽原理

工作壓力時完整溫度范圍 -0.095 MPa ... 0.8 MPa

產品型號:

NPQE-Y-Q10-E-P10

NPQE-T-Q10-E-P10

NPQE-L-R14-Q10-P10

NPQE-D-R38-Q12-P5

NPQE-D-R18-Q6-P10

NPQE-D-R18-Q10-P10

NPQE-D-R14-Q8-P10

NPQS-F-T-Q8-Q6 替代NPQE-T-Q8-Q6-P10

NPQS-F-T-Q6-Q8  替代NPQE-T-Q6-Q8-P10

NPQS-F-T-Q12-Q10 替代NPQE-T-Q12-Q10-P10

NPQS-F-T-Q12-E  替代NPQE-T-Q12-E-P10
