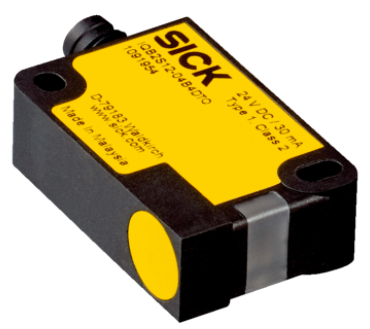

構造分析SICK施克/西克非接觸式安全開關IQB2S12-04B4DQ9

產品特點

傳感器原理 感應式

安全輸出端數量 2

觸發感應距離 Sn 4 mm 1)

安全接通距離 Sao 3.2 mm 1)

安全切斷距離 Sar 6 mm 1)

激活的傳感器表面 1

操縱頻率 ≤ 100 Hz

1) 適用于鋼 (FE360) 的值.

安全技術參數

安全完整性等級

SIL2 (IEC 61508)

類別 類別 2 (ISO 13849-1)

性能等級 PL d (ISO 13849-1)

PFHD（每小時危險失效率） 6.0 x 10-8 (IEC 61508) 1)

TM（持續運行時間） 20 年 (ISO 13849-1)

結構型式 結構型式 3 (ISO 13849-1)

激勵元件的編碼級次 未編碼 (EN ISO 14119)

在錯誤情況下更安全 在關閉狀態下至少有一個與安全相關的半導體輸出端 (OSSD) 。

1) 40 °C 與處于海平面以上 1,000 m 時.

功能

安全串聯 通過 Flexi Loop（含診斷）

接口

連接類型 帶插頭的電纜，M12，4 針

電纜長度 0.3 m

導線材料 PVC

診斷顯示 ?

狀態顯示 ?

電氣參數

防護等級 III (IEC 61140)

額定絕緣電壓 Ui 28.8 V

額定沖擊耐受電壓 Uimp 1,500 V

供電電壓 Uv 24 V DC (19.2 V DC ... 28.8 V DC)

電流消耗 ≤ 20 mA

輸出方式 自監控式半導體輸出端 (輸出信號切換裝置)

響應時間 ≤ 1 ms

通路時間 ≤ 2 ms

風險時間 ≤ 20 ms

通電延遲 1 s

機械參數

設計構造 方形

維度 12 mm x 40 mm x 26 mm

材料

外殼 VISTAL?

感應面 VISTAL?

電纜 PVC

安裝在金屬 齊平

環境參數

外殼防護等級 IP67 (IEC 60529)

工作環境溫度 –25 °C ... +70 °C

儲存溫度范圍 –25 °C ... +70 °C

相對濕度 50 %, 70 °C 時 (IEC 60947-5-2)

抗振動 10 Hz ... 55 Hz, 1 mm (IEC 60947-5-2)

電磁兼容性

IQB2S12-04B4DQ9 訂貨號: 1091956

非接觸式安全開關, 電感式接近傳感器 IQB2S

設計構造: 方形

觸發感應距離 Sn: 4 mm

安裝在金屬: 齊平

連接方式詳細信息: 帶插頭的電纜，M12，4 針

輸出方式: 自監控式半導體輸出端 (輸出信號切換裝置)

性能等級: PL d

IQB2S12-04B4DT0 訂貨號: 1091954

非接觸式安全開關, 電感式接近傳感器 IQB2S

設計構造: 方形

觸發感應距離 Sn: 4 mm

安裝在金屬: 齊平

連接方式詳細信息: 插頭，M8，4 針

輸出方式: 自監控式半導體輸出端 (輸出信號切換裝置)

性能等級: PL d

IQB2S12-04B4DW2 訂貨號: 1091955

非接觸式安全開關, 電感式接近傳感器 IQB2S

設計構造: 方形

觸發感應距離 Sn: 4 mm

安裝在金屬: 齊平

連接方式詳細信息: 電纜 4針

輸出方式: 自監控式半導體輸出端 (輸出信號切換裝置)
