銷售OMRON歐姆龍導電式液位開關K8AK-LS系列
用途供水管線等一般用途空間有 固有電阻較的液體有安裝強度要求時
型號PS-3S/-4S/-5S
PS-31
SUS304、300mmBF-1BF-3/-5
外觀
3240_lu_2_1
3240_lu_2_2
3240_lu_2_3
3240_lu_2_4
用途耐高溫/高壓條件嚴苛?xí)r有耐腐蝕性要求時到水面的距離大時
型號BS-1BS-1TPH-1/-2
外觀
3240_lu_2_5
3240_lu_2_6
3240_lu_2_7
電極棒
可以提供電極棒、連接螺母、鎖定螺母以及固定螺釘?shù)奶准?/p>
K8AK-LS 種類 5
用途經凈化的自來水、工業用水、排水經凈化的自來水、工業用水、排水、
較薄的堿性容器
型號F03-60-SUS304F03-60-SUS316
其它
項目型號
保護蓋(PS或BF用電極保持器)
3240_lu_4_1
F03-11
安裝部(PS用電極保持器)
3240_lu_4_2
F03-12
分離器(防止電極接觸)
3240_lu_4_3
F03-14 1P(1極)
F03-14 3P(3極)
F03-14 5P(5極)
導軌安裝用另售件

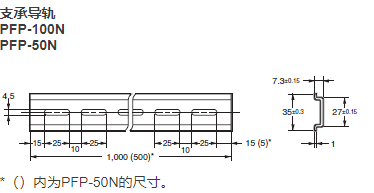

支承導軌
型號
PFP-100N
PFP-50N
額定值
額定電壓AC24V 50/60Hz或DC24V
AC100~240V 50/60Hz
電極間的電壓5V p-p(約20Hz)
消耗功率AC/DC24V : 2.0VA/1.1W以下
AC100-240V : 4.6VA以下
工作電阻值10kΩ~100kΩ(可調)
復位電阻值250kΩ以下
響應時間約0.1~10s(可調)
使用電纜的長度100m以下(實施了完全絕緣處理后的600V 0.75mm2 3芯橡膠絕緣電纜)
LED顯示PWR: 綠 RY: 黃
輸出接點額定值額定負載
阻性負載
AC250V 5A
DC30V 5A
接點電壓的值 AC250V、DC30V
接點電流的值 5A
開關容量的值 1250VA、150W
機械壽命 1,000萬次以上
電氣壽命(AC250V/DC30V 5A)5萬次 (AC250V/DC30V 3A)10萬次
使用環境溫度-20~+60℃(不結冰、凝露)
儲存溫度-25~+65℃(不結冰、凝露)
使用環境濕度相對濕度 25~85%(不凝露)
儲存濕度相對濕度 25~85%(不凝露)
標高2,000m以下
端子螺釘緊固扭矩0.49N·m
外殼顏色N1.5
外殼材質PC+ABS
重量約150g
安裝DIN導軌安裝

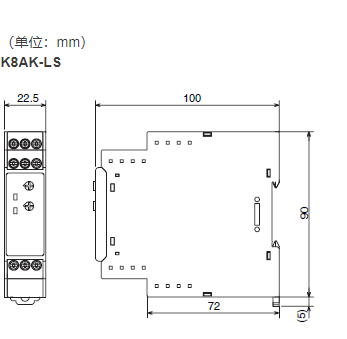

外形尺寸22.5(W)×90(H)×100(D)mm
性能
容許電壓變化范圍額定電壓的85%~110%
設置環境Ⅱ類設置、 2級污染
適用標準EN61010-1 工業電磁環境用途
安全標準EN60664-1、UL508(Recognition)、
韓國電波法(10564號法律)、
絕緣電阻20MΩ以上
所有外部端子和外殼間
所有電源端子和所有輸入端子間
所有電源端子和所有輸出端子間
所有輸入端子和所有輸出端子間
耐壓AC2,000V 1分鐘
所有外部端子和外殼間
所有電源端子和所有輸入端子間
所有電源端子和所有輸出端子間
所有輸入端子和所有輸出端子間
抗干擾1,500V公共/標準電源端子
上升沿1ns矩形波 正負 脈沖寬度1μs/100ns
耐振動振動頻率10~55Hz 單振幅0.35mm
X、Y、Z各方向:5min×10次掃描
耐沖擊150m/s2 3軸6方向 各3次
但繼電器接點時為100m/s2
保護結構端子部 : IP20
特點:
具有不通過外部接線,而是通過回路處理進行自我保持功能。
通過撥碼開關的設定切換,能夠切換選擇供水與排水。
工作電阻10k~100kΩ的靈敏度可調型,適用于廣泛的液體。
防止因波浪導致繼電器接點抖動。
端子接線使用條形壓接端子。
接線可采用單線2.5mm2×2根或1.5mm2、電線用條形壓接端子×2根。
可作為無浮子開關使用。
電源電壓型號規格
AC/DC24VK8AK-LS1 24VAC/DC
AC100~240VK8AK-LS1 100-240VAC
