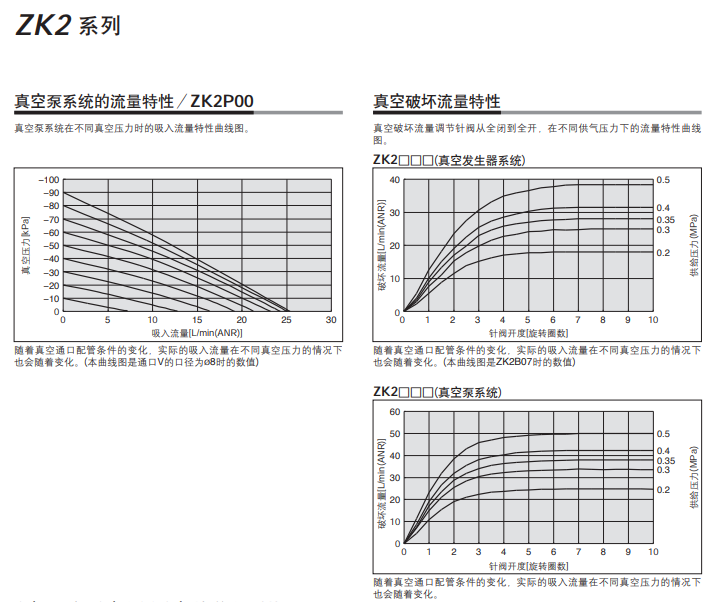

SMC真空發生器ZK2A10K5AL-06性能類別

產品性能：

  噪聲：46dB(A)

  吸入流量：大約提高20%

●對應真空發生器系統和真空泵系統

體積小、重量輕。

　全長：多縮短11%（縮短6.7mm）。

　通口高度：多減小25%（縮短9.1mm）。

　質量：多減小74%（減小65.1g）

?4種安裝方法

　直接安裝、標準支架安裝、L型支架安裝、DIN導軌安裝。

●由于有帶節能功能真空用數字式壓力開關

  故到達真空狀態時，可切斷供氣：耗氣量        減少90%

●由于有高效的真空發生器：          吸入流量    增加50%

　　　　　　　　　　　                耗氣量        減少30%

使用流體 空氣

高真空壓力 -84kPa

高使用壓力 0.7MPa

無閥 0.2～0.55MPa 供給壓力范圍 有閥 0.25～0.55MPa

無閥 5～60℃ 使用溫度范圍 有閥 5～60℃

空氣供給閥

真空破壞閥

主閥--閥芯形

先導閥-VJ114,VJ324M

真空用壓力開關 電子式--ZSE1-00- 膜片式-ZSM1-0

過濾器 過濾度:3μm,材質 PE（聚乙烯）

一般規格

帶壓力傳感器

100m/s2 帶真空開關

注1) 10~500Hz X, Y, Z各方向 2小時，在未通電的情況下實驗

滿足特性。(初期值)

在未通電情況下，沿X, Y, Z軸方向進行2小時10-500Hz的

耐振動實驗，滿足上表參數。

注2) X, Y, Z各方向，未通電的情況下試驗一次滿足特性。(初期值)

在未通電情況下，沿X, Y, Z軸方向進行1次耐沖擊實驗，均

滿足上表參數。

閥共通規格

閥型號注3) ZK2-VA□R ZK2-VA□K ZK2-VA□J

閥切換方式注4) 供給閥自我保持

破壞閥N.C.(連動)

供給閥N.C.

使用溫度范圍 －5~50℃(無結露)

使用流體 空氣

耐振動注1) 30m/s2 無壓力傳感器／真空開關

帶壓力傳感器

20m/s2 帶真空開關

耐沖擊注2) 150m/s2 無壓力傳感器／真空開關

破壞閥N.C.

供給閥N.C.

無破壞閥

閥構成 先導式兩個2通口 先導式2通口

使用壓力范圍 0.3~0.6MPa

閥結構 座閥式

手動操作 推壓式

額定電壓 DC24V DC12V

消耗功率 0.35W

導線

(ZK2-LV※※-A)

導體截面積: 0.2mm2(AWG24)

絕緣體外徑: 1.4mm
