含稅供應：德國wago的連接器

產品資料

適于各類導線的通用型連接技術

可從豎直或水平兩個方向?qū)\式彈簧接線單元進行操作，使預置導線和現場布線均更加輕松簡單

護線板和護線盒可由用戶自行安裝

防插錯保護

可安裝防插錯定位銷條

型號 734-105/037-000

MINI 1線孔型插頭; 防插錯保護; 鎖定卡; 1.5 mm2; 焊針間距 3.5 mm; 5極; 1,50 mm2; 淺灰色

電氣參數

符合IEC / EN 60664-1的等級

額定電氣參數IEC / EN 60664-1

額定電壓（III / 3）160 V

額定脈沖電壓（III / 3）2.5 kV

額定電壓（III / 2）160 V

額定脈沖電壓（III / 2）2.5 kV

額定電壓（II / 2）320 V

額定脈沖電壓（II / 2）2.5 kV

額定電流10 A

圖例（額定電氣參數）（III / 2）?過壓類別III /污染等級2

符合UL 1059的

符合UL 1059的

額定電壓UL（使用B組）300 V

額定電流UL（使用B組）10 A

額定電壓UL（使用D組）300 V

額定電流UL（使用D組）10 A

每個CSA的批準

每個CSA的批準

額定電壓CSA（使用B組）300 V

額定電流CSA（使用B組）10 A

額定電壓CSA（使用D組）300 V

額定電流CSA（組D）10 A

接線參數

連接技術CAGECLAMP?

執行類型螺絲刀

單股導線0.08…1.5mm2/ 28…14 AWG

細多股導線0.08…1.5mm2/ 28…14 AWG

細多股導線（加有帶絕緣護套的冷壓接頭）0.25…1.5mm2

細多股導線（加有不帶絕緣護套的冷壓接頭）0.25…1.5mm2

說明（導線截面積）個別稍粗導線的截面積可達1.5mm2。

剝線長度6…7 mm / 0.24…0.28英寸

極數5

連接點總數量5

電位總數量5

連接點數量1

等級數量1

安裝主板的導線進線方向0°

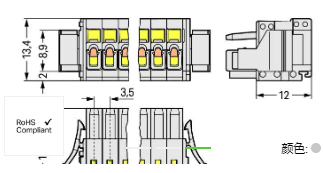

幾何數據

通道間距3.5毫米/0.138英寸

寬度29.3毫米/ 1.154英寸

高度13.4毫米/0.528英寸

高度18.6毫米/0.732英寸

插頭連接

接頭類型（接插式連接器）孔型連接器/插座

連接器接線方式施加導線

防插錯保護是

接插式連接鎖定裝置鎖定卡

材料參數

顏色淺灰色

絕緣材料組別I

絕緣材料尼龍（PA66）

UL94阻燃等級V0

夾持彈簧材料鎳鉻彈簧鋼（CrNi）

鈷材料銅合金

導電鍍層鍍錫

燃燒負荷0.078 MJ

重量4.4 g

產品型號

734-105

734-105/037-000

 734-105/008-000

 734-105/037-000

734-105/008-000

734-105/107-000

 734-105/037-000

 734-105

734-105/037-000

734-105/107-000

 734-105/107-000

 734-105/037-000/033-000

 734-105/107-000

734-105/037-000

 734-105
