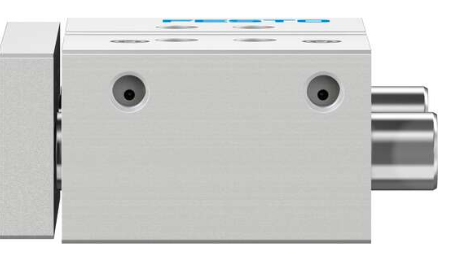

DFM-32-30-P-A-GF，DFM-20-30-P-A-GF

兩個不同缸徑氣缸

負載重心到聯接板的距離 xs

50 mm

大容許扭矩負載 Mx 與行程成函數關系

6.7 Nm

行程

30 mm

活塞直徑

32 mm

短型號代碼

DFM

工作模式，驅動單元

聯接板

緩沖

兩端帶彈性緩沖環/墊

安裝位置

可選

導軌

滑動軸承導軌

設計

導軌

位置檢測

通過接近開關

符號

00991737

工作壓力

1.5 bar ... 10 bar

大速度

0.8 m/s

工作模式

雙作用

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC

1 - 耐腐蝕能力

環境溫度

-20 °C ... 80 °C

端位的沖擊能量

0.4 J

大有效負載取決于距離 xs 下的行程

173 N

6 bar 時的理論力值，返回行程

415 N

6 bar 時的理論力值，前進行程

482 N

移動質量

1077 g

產品重量

1937 g

備用接口

查看產品圖紙

氣動接口

G1/8

材料說明

RoHS 合規

蓋子材料

精制鋁合金

密封件材料

NBR

外殼材料

精制鋁合金

活塞桿材料

高合金不銹鋼

產品型號

170895            DFM-100-100-P-A-GF

170896            DFM-100-125-P-A-GF

170897            DFM-100-160-P-A-GF

170898            DFM-100-200-P-A-GF

 170915            DFM-20-20-P-A-KF

170899            DFM-12-10-P-A-KF

170907            DFM-16-10-P-A-KF

導向氣缸  DFM-20-50-P-A-GF

導向氣缸  DFM-20-80-P-A-GF

導向氣缸  DFM-25-25-P-A-GF

導向氣缸  DFM-25-30-P-A-GF

導向氣缸  DFM-25-40-P-A-GF

導向氣缸  DFM-20-100-P-A-GF

導向氣缸  DFM-25-20-P-A-GF
