TIM571-2050101

類型:

TIM561-2050101S80

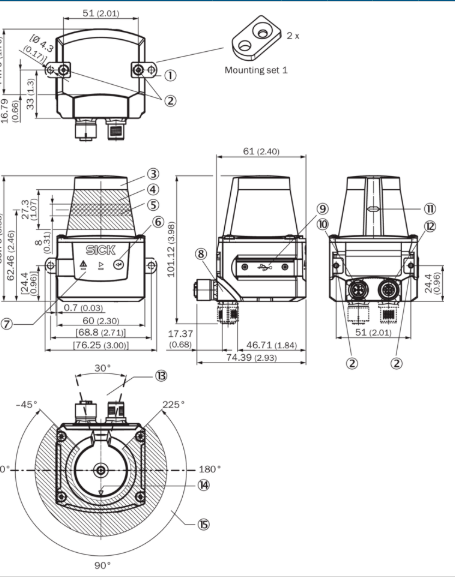

尺寸圖

尺寸圖

尺寸單位：mm

① 2 x 緊固對接搭板，帶有螺釘 M3 x 4 mm在供貨范圍內）

② 緊固螺紋 M3，2.8 mm 深（盲孔螺紋），大擰緊力矩 0.8 Nm

③ 光學鏡頭罩

④ 接收范圍（光入射）

⑤ 發射區域（光發射）

⑥ 按鍵（無功能）

⑦ 紅色和綠色 LED （狀態指示燈）

⑧ 旋轉式插頭單元

⑨ Micro-USB 插座，B 型

⑩ “電源/同步輸出”接口，5 針 M12 插頭

? 光發射層位置標記

? 接口“以太網”、4 針 M12 插座

? 在已安裝完畢的設備上不允許出現反射面的區域

? 定向標記用于輔助定位（90° 軸）

? 孔徑角 270°（可視范圍）

訂貨號:

1106065

技術參數

產品特點

測量原理HDDM

應用領域Outdoor

光源紅外線 (850 nm)

激光等級1 (IEC 60825-1:2014, EN 60825-1:2014)

開啟角度

水平的270°

掃描頻率15 Hz

角度分辨率0.33°

工作區域0.05 m ... 10 m

保護距離

反射比為 10% 時8 m

抗沖擊能力

50 g, 11 ms, ± 3 次一次性沖擊/軸 3)

25 g, 6 ms, ± 1,000 次持續沖擊/軸 3)

50 g, 3 ms, ± 5,000 次持續沖擊/軸 3)

工作環境溫度–25 °C ... +50 °C 4)

儲存溫度范圍–40 °C ... +75 °C 4)

溫度變化–25 °C ... +50 °C, 10 次循環 5)

濕度，熱量+25 °C ... +55 °C, 95 % rF, 6 次循環 6)

允許相對濕度≤ 95 %, 非冷凝 6)

抗環境光能力80,000 lx

機械/電子參數

連接類型

1 x 接口“以太網”、4 針 M12 插座

1 x “電源/同步輸出”接口，5 針 M12 插頭

1 x Micro-USB 插座，B 型

供電電壓9 V DC ... 28 V DC

功耗Typ. 4 W

外殼顏色灰色 (RAL 7032)

外殼防護等級IP67, 僅在“Aux 接口”的塑料蓋關閉時有效 (IEC 60529:1989+AMD1:1999+AMD2:2013)

防護等級III (IEC 61140:2016-1)

重量250 g, 無連接電纜

尺寸（長 x 寬 x 高）60 mm x 60 mm x 86 mm

性能

響應時間Typ. 67 ms

可識別的物體形狀幾乎任何形狀

系統錯誤± 60 mm

持續錯誤

< 20 mm

< 10 mm 1)

集成應用測量數據輸出

1) 標準值；實際值取決于環境條件。在 10% 的反射比下，只能確保 6 m 觸發感應距離以內的技術數據，如測量誤差和觸發感應距離。.

接口

Ethernet? , TCP/IP

USB?

備注Micro-USB

功能AUX, 參數設置

數字輸入端0

開關量輸出1 (PNP, “SYNC”/“Device Ready（設備就緒）”)

光學信號2 LEDs (ON, “Device Ready（設備就緒）”)

環境參數

物體反射率4 % ... 1,000 % (反色器)

電磁兼容性（EMC）

發射輻射居住區 (EN 61000-6-3:2007+AMD:A1:2011)

電磁抗擾度工業環境 (EN 61000-6-2:2005)

抗振動

正弦共振掃描10 Hz ... 1,000 Hz 1)

正弦測試10 Hz ... 500 Hz, 5 g, 10 個頻率周期 1)

噪聲測試10 Hz ... 250 Hz, 4.42 g RMS, 5 h 2)

SICK 為 TiM 系列擴充 TiM7xx，以打造完整、可擴展的 2D LiDAR 傳感器產品組合。該傳感器將智能現

場評估和測量數據輸出集于一臺設備中。因此，它既能在定義范圍內采集有關目標存在的數據，又可輸

出掃描區域的確測量數據。SICK 憑借 TiM7xx 精簡移動應用所需的傳感器數量。由此，客戶能夠針對

應用開發定制化解決方案。傳感器的緊湊構型主要適用于移動式平臺、自動導航車 (AGV) 和移動式服務機器人。

TiM7xx 為這些應用提供定位和防撞支持。
