售：SMC磁偶式無桿氣缸的配置

CY1SG15-150BZ

相關規格數據

CY1S-Z 系列 磁偶式無桿氣缸 滑尺型/滑動軸承

●質量：大削減15%(0.96 kg:以前型號1.13 kg)

●全長：大縮短15 mm(240 mm:以前型號255 mm)

字段描述

Port1 M5X0.8

使用壓力 0.18

高使用壓力 0.7

環境溫度 常溫

作動速度 標準

內置磁環 內置磁環

形式 氣壓式

安裝方式 基本型

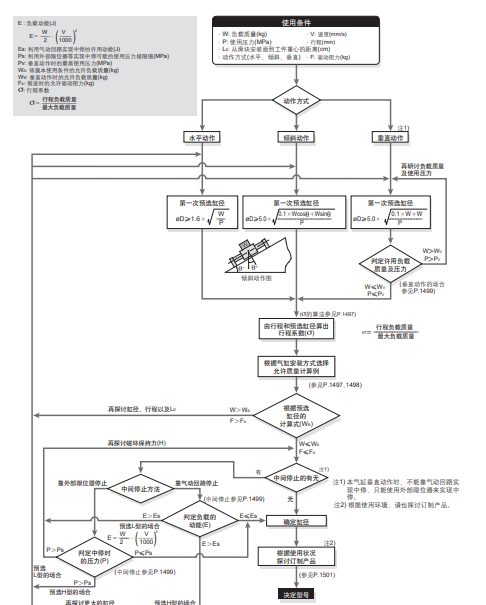

本產品的型號選用

●持久性提高

　在缸筒內外面上安裝潤滑保持器，以保持其潤滑性

●調整螺釘提高了行程精度/重復定位精度

SMC無桿氣缸使用環境注意事項有以下8點

（1）無桿氣缸使用空氣保持干燥、清潔；

（2）無桿氣缸缸筒外表面部的損傷，以免損傷耐磨環及防塵圈而導致氣缸動作不良；

（3）無桿氣缸缸筒經濟導向軸的外表面不得處于水或冷卻凝的氛圍中使用；

（4）無桿氣缸使用時，應固定兩側缸蓋或端板，不要固定外部移動體；

（5）無桿氣缸若外力大于磁性保持力，則移動體和活塞組件會脫離偶合，這時氣缸不能使用?？捎檬謱⑼獠恳苿?dòng)體推回至行程末端的位置；

（6）無桿氣缸動作中，注意手指不要被夾在滑塊與端板之間；

（7）無桿氣缸的磁鐵組件不許分解。否則，二者位置匹配不當，保持力將下降；

（8）無桿氣缸按照在使用壓力下，外部移動體能在全行程范圍內動作的要求來安裝氣缸。若安裝面不平，

應墊片進行調整，以免導桿產生翹曲，使使用壓力增大，導致軸承過早磨損。

字段描述 字段取值 取值描述

配管形式 G 集中配管型

缸徑 15 缸徑 15mm

通口螺紋的種類 - M螺紋,Rc

氣缸行程 150 氣缸行程 150mm

調整形式 B 帶液壓緩沖器2個

磁性開關型號 - 無磁性開關

磁性開關個數 - 2個 或 無

訂制規格 - 標準

其他特性

SMC無桿氣缸

SMC無桿氣缸分為磁耦合式和機械式兩種。他們共同的特點就是沒有活塞桿這個部件，都是通過氣缸內部的活塞

通氣移動的同時帶動外部的平臺，只不過磁耦式的是靠磁力，機械式的是靠鋼帶與平臺相連拉動。其實無桿缸也

帶有滑臺，也可以算作是滑臺氣缸了。通常說的滑臺氣缸的特點是：活塞固定在活塞桿上，活塞桿兩端均有板可

以固定在機臺上，而滑臺在活塞桿上移動。 SMC無桿氣缸的選型我就不多說了，主要根據負載選缸徑、根據工件

移動的大位置確定行程，然后確定安裝方式，是否要磁性開關等。提高速度主要方法就是加大氣缸兩端的進

氣孔。據我所知，比如SMC等無桿缸為了限制大速度，防止對氣缸造成的破壞，兩端的氣孔都做了節流，氣孔非常小，

擴大氣孔是有效的提高速度的方法，當然也要配合大流量的電磁閥、較大的氣管等
