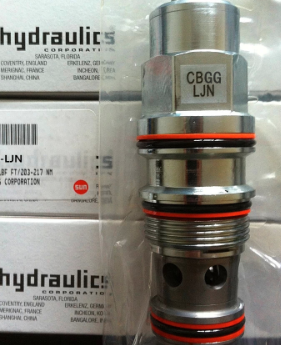

CBEH-LJN太陽SUN插裝式平衡閥數據

中文數據

插孔T-2A

系列2

通流能力120 L/min.

先導比10:1

大設定時大TJ負載壓力270 bar

大設定350 bar

默認的設定值30 cc/min.

回座時大泄漏0,3 cc/min.

Adjustment - No. of CCW Turns from Min. to Max. Setting3.75

運行特性標準

復位>85% of setting

閥頭部安裝六角尺寸28,6 mm

閥安裝扭矩61 - 68 Nm

調節螺栓的內六角尺寸4 mm

型號重量0.29 kg.

平衡閥的設定值應該至少為負載壓力值的1.3倍。

順時針旋轉調節將會減少設定，降壓力。

完全釋壓情況下，設定于200psi（14bar）。

2口的背壓將會增加溢流值，增加值為（1+先導比）×壓力值

這類閥在先導部分并沒有完全密封，在1000psi的情況下在2口和3口之間會有2in3/min的流量（32cc/min在70bar情況下）。

這在主從動的回路以及在閥控液壓缸的泄漏測試中都需要考慮。

所有的3口平衡閥，負載控制閥，以及先導開啟單向閥都結構上可以相互替換。（對同樣的規格情況下，他們是相同流量路徑相同孔型）

Sun的平衡閥可以被安裝進執行器內部的安裝孔，成為執行器的一部分，進而更加安全地保護回路。

有兩種單向閥開啟壓力可選。在防止執行器氣穴現象的時候，TJ使用4psi（0.3bar）的單向開啟壓力。

Sun浮動式的結構可以大限度地減少由于過大的安裝扭矩以及孔型加工的誤差所造成的干涉現象。

標準設定下，閥的復位壓力值高于閥開啟值的85%。當設定值小于標準設定值，復位壓力值的百分比將相應變小。
