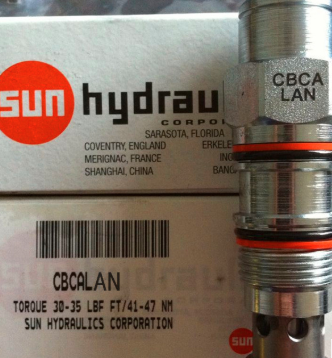

CBGA-LH太陽標準型平衡閥有貨在庫

帶先導協助開啟的平衡閥是用來控制馳負載。它允許油液從方向閥（口2）到負載口（口1）單向自由流通，

同時直動式，先導協助溢流閥功能可以控制從口1到口2的液流?？?的先導協助以先導比率的作用系數

降了溢流功能的有效設定值。此閥還被稱作運動控制閥或者越過中心閥。

提到平衡閥時，滯后是什么意思

遲滯是指閥門將打開然后再關閉時的壓力差。 Sun的平衡閥的磁滯通常小于15％，這意味著該閥將

在其開裂或開啟壓力的85％時重新回到關閉位置。

技術數據

插孔T-17A

系列3

通流能力240 L/min.

先導比3:1

大設定時大TJ負載壓力215 bar

大設定280 bar

默認的設定值30 cc/min.

回座時大泄漏0,3 cc/min.

Adjustment - No. of CCW Turns from Min. to Max. Setting3.75

運行特性標準

復位>85% of setting

閥頭部安裝六角尺寸31,8 mm

閥安裝扭矩203 - 217 Nm

調節螺栓的內六角尺寸4 mm

Locknut Hex Size15 mm

Locknut Torque9 - 10 Nm

型號重量0.62 kg.

這種閥在所有的口之間都完全密封。

所有的3口平衡閥，負載控制閥，以及先導開啟單向閥都結構上可以相互替換。（對同樣的規格情況下，他們是相同流量路徑相同孔型）

Sun浮動式的結構可以大限度地減少由于過大的安裝扭矩以及孔型加工的誤差所造成的干涉現象。

平衡閥的設定值應該至少為負載壓力值的1.3倍。

順時針旋轉調節將會減少設定，降壓力。

完全釋壓情況下，設定于200psi（14bar）。

2口的背壓將會增加溢流值，增加值為（1+先導比）×壓力值

標準設定下，閥的復位壓力值高于閥開啟值的85%。當設定值小于標準設定值，復位壓力值的百分比將相應變小。

配置EPDM密封圈的插裝閥可用在磷酸酯液壓油系統。暴露在石油基液壓油或潤滑油脂中會損壞密封圈。

Sun的平衡閥可以被安裝進執行器內部的安裝孔，成為執行器的一部分，進而更加安全地保護回路。

有兩種單向閥開啟壓力可選。在防止執行器氣穴現象的時候，TJ使用4psi（0.3bar）的單向開啟壓力。
