SMC薄型氣缸/標準型CQ2B40-25DZ的配置材質

產品特性:

1、缸體硬質氧化，耐磨，壽命長，后蓋鉚壓工藝，堅固美觀。

2、在保持既有協作精度及產品使用壽命下，其全長僅為一般氣缸的1/2-1/3。發揮既薄且輕的特性。

3、缸體預留安裝孔/安裝內螺紋，到達節省空間的要求

質量多減小45％ (150g→82g)。

容積大減小40％。

帶磁性開關(JCDQ系列：JCDQ)。

l 缸筒:氣缸缸筒的內徑尺寸大小代表了氣缸輸出力的大小?；钊枰跉飧赘淄矁?nèi)做平穩的往復運動，

l 活塞:塞是SMC薄型氣缸中的受壓零部件，為了防止活塞左右兩腔產生相互竄氣，在設計時設有活塞密封圈。

缸筒內表面的表面粗糙度不應過Ra0.8um，不然將影響使用效率和效能。

l 端蓋:氣缸的端蓋上設有進排氣通口，有些還在端蓋內設有不同的緩沖裝置。

桿側端蓋上設有密封圈與防塵圈，從而防止從活塞桿處向外部漏氣，并且防止外部灰塵混入氣缸缸體內。

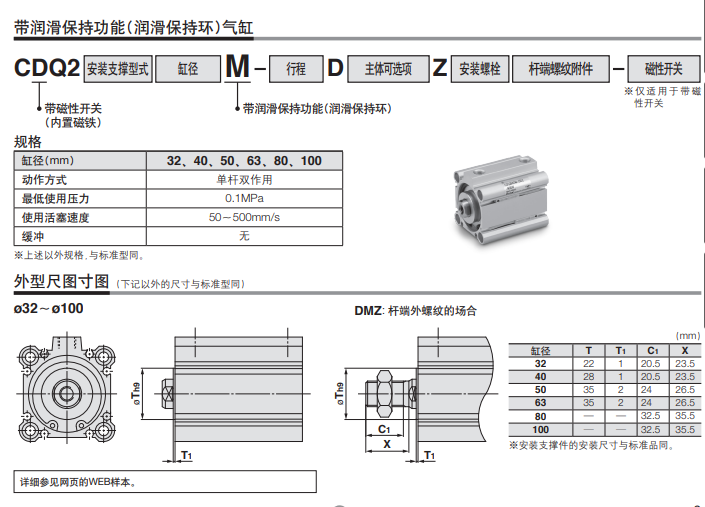

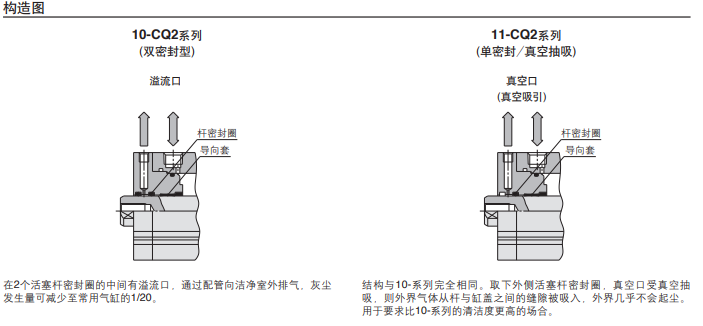

示意圖：

薄型氣缸CQ2、CQS系列缸筒與無桿側端蓋壓鑄成一體，桿蓋用彈性擋圈固定，缸體為方形。

CQ2B12-15S

CQ2B16-10D

CQ2B20-10D

CQ2B20-10DC

CQ2B20-10DCM

CQ2B16-10DM

CQ2B16-10DM-XC8

CQ2B16-10D-XB6

CQ2B16-10DC

CQ2B16-10DCM

CQ2B16-10S

CQ2B16-10S-KIT

CQ2B16-10SM

CQ2B16-10T

CQ2B16-10D-XC8

CQ2B16-10D-XC9
