推出新品；SMC薄型吸盤ZPT13UTGS-A5，不帶緩沖

特性

?適合包裝膜等形狀變化大的工件

?采用符合FDA（美國食品藥品監督管理局）21CFR§177.2600溶出試驗的硅膠材質

?吸盤顏色為藍色

?泄漏量

?減少吸附薄工件（塑料膜、塑料袋等）時產生的褶皺

■對應吸附時易產生大幅變形的薄膜包裝工件

■使用通過FDA（美國食品醫藥管理局）21CFR§177.2600 溶出試驗的硅膠材質

■本體顏色為藍色

異物混入檢查等通過顏色容易判斷。

■減少泄漏

由于裙邊部很軟，即使是很薄的薄膜密封性也很好。

■減少吸附薄型工件（薄膜、乙烯塑料等）吸附時的褶皺

真空吸盤的部分有支撐肋的結構，可防止褶皺。

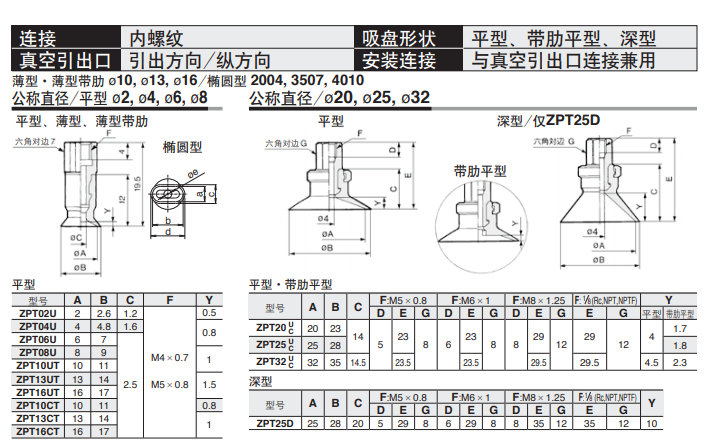

●12種尺寸、6種形狀的吸盤

　可根據用途選擇安裝件

●吸盤形狀：平型、平型帶肋型、風琴型、薄型、薄型帶肋型、深型

●安裝連接：外螺紋、內螺紋

●真空引出口：縱、橫

●真空安裝口：外螺紋、內螺紋、快換接頭、倒鉤接頭

●緩沖器：無、有

　［緩沖器行程：6, 10, 15, 20, 25, 30, 40, 50］

注意：

:使用環境不同，吸盤的材質亦應不同。

請選用適合的吸盤材料。吸盤是為工業產品使用，不可直接與醫藥品、

食品等接觸。

@按工件的重量、形狀，合理選擇吸盤大小、數量和形狀等。

請參考吸盤吸力表。另外，除上述條件外，工件表面有無水分、油分；工

件的材質及通氣性也應考慮；必須確認工件是否被吸著。

.易受沖擊的工件的吸著要使用緩沖。

工作高度有變化時必須用緩沖型。工件與吸盤要進行定位時，請使用

不回轉的帶緩沖的吸盤。

;緩沖器的軸受到橫向力會導致壽命降。

配管時，緩沖部有可能受到負載力(橫方向的拉伸、推壓等)，應注意。

=工件吸著時，請不要給吸盤施加沖擊和較大的力。

否則，吸盤會過早變形、龜裂和磨耗。應在吸盤的裙邊變形范圍內使

用，肋等應輕輕接觸。特別是小徑吸盤要正確定位。

B向上吸吊時，除考慮工件重量外，還應考慮加速度、風壓、沖擊力等因

素。

特別是吸吊玻璃板、底板等有很大的風壓時，應注意。以垂直姿勢水平

運動時，要考慮起動、停止時加速度產生的力。工件和吸盤間易滑動的

場合。水平移動加速、減速要小。

>大面積的板狀工件，用多個吸盤搬運時，吸盤的配置應考慮工件的平

衡。
