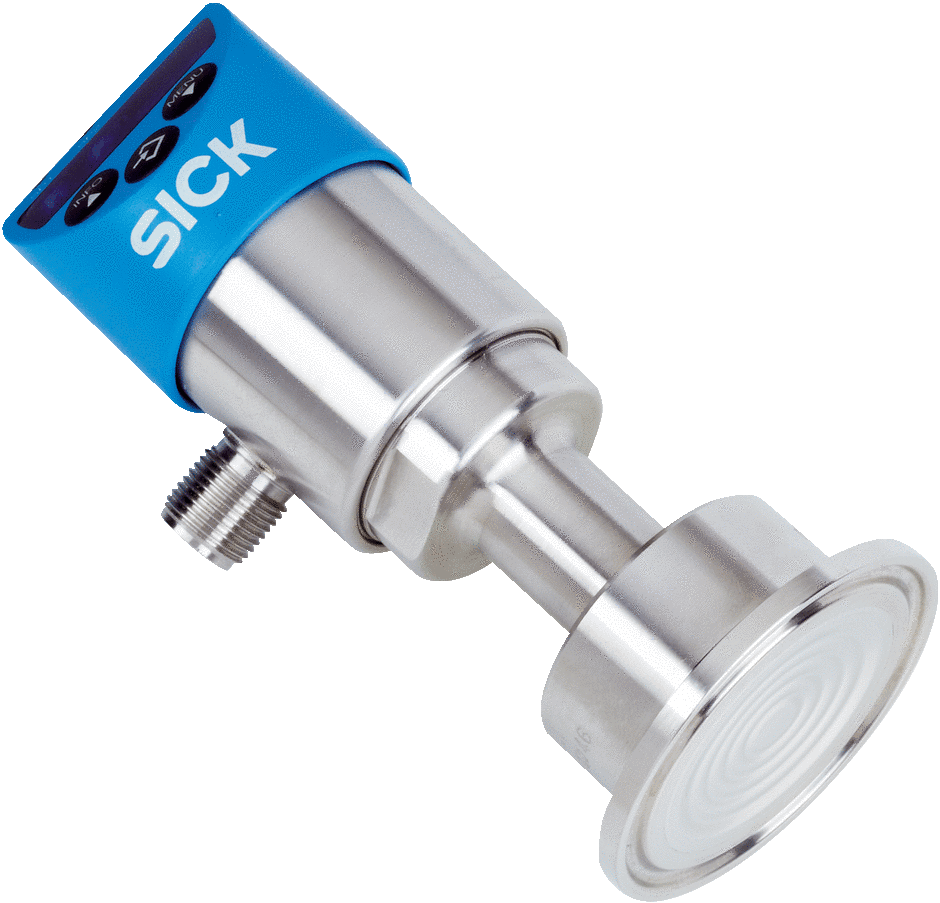

進口德國SICK的壓力傳感器圖示及特點

技術

全部

產品特點

介質 液體和氣體

壓力類型 表壓

壓力單位 bar

測量范圍 0 bar ... 2.5 bar

過壓保護 2 層

工藝過程溫度 –20 °C ... +125 °C, 可在*高 +150 °C 溫度下運行 1 h

*大加載 RA ≤ 0.5 kΩ

零點補償 *大 + 3% 量程

輸出信號 1 x PNP + 4 mA ... 20 mA

外殼可旋轉

顯示屏與帶電氣連接的外殼間*大旋度：330 °

外殼與過程連接*大旋度：320°

顯示屏

14 段藍色 LED 顯示，4 位，高 9 mm，180° 電子反轉顯示

精度：≤ 1% 量程 ± 1 位

刷新率：1000、500、200 和 100 ms（可調）

機械/電子參數

過程接口 衛生級 G 1

接液部件 1.4435 / 316L 不銹鋼

內部導壓液 醫用白油，符合 CFR 172.878 和 21 CFR 178.3620(a) 標準，滿足 FDA、 USP、EP、JP 等衛生要求

外殼材料 下部：304 不銹鋼, 塑料頭：PC + ABS, 按鈕：TPE-E, 顯示窗口：PC

連接類型 圓形插頭連接器 M12 x 1，4 針

供電電壓 15 V DC ... 35 V DC

電流消耗 *大 70 mA

總電流消耗 *大 320 mA（包含開關電流）

電氣安全性

外殼防護等級：III

過壓保護：40V DC

短路保護：QA、Q1、Q2 至 M

極性反接保護：L+ 至 M

絕緣電壓 500 V DC

CE 電磁兼容性指令：2004/108/EC、EN 61326-2-3

密封件 接液部件：EPDM

外殼防護等級 IP65 / IP67

外殼防護等級：III ?

性能

非線性度 ≤ ± 0.5 %, 量程（*佳擬合直線，BFSL），符合 IEC 61298-2 標準

準確度 ≤ ± 1 % 量程

設置開關量輸出靈敏度 ≤ ±0.5% 量程

過度狀態持續時間 3 ms

長期運行穩定性：漂移/年 ≤ ± 0.2 % 量程 符合 IEC 61298-2 標準

額定溫度范圍內的溫度系數 典型的零點溫度系數：0 °C ... 20 °C 溫度范圍時：0.7% 量程/10 K；20 °C ... 80 °C 溫度范圍時：0.2% 量程/10 K。

典型的量程溫度系數：0 °C ... 80 °C 溫度范圍時：0.1% 量程/ 10 K

額定溫度范圍 0 °C ... +80 °C

環境參數

環境溫度 –20 °C ... +80 °C

儲存溫度范圍 –20 °C ... +80 °C

相對濕度 45 % ... 75 %

沖擊負荷 50 g，符合 IEC 60068-2-27 標準（機械沖擊）

振動負荷 10 g，符合 IEC 60068-2-6 標準（共振振動）
