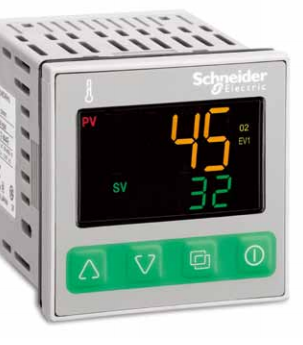

供RTC48PUN2SNLU，施耐德的溫度控制器

產品資料

尺寸-標準 48x48mm– 1/16DIN

輸入 通用–熱電偶、熱電阻、直流電壓和直流電流

采樣周期 250 ms

Modbus通信 有，RTC48PUNCpppp

前面板的IP防護等級 IP66級(符合NEMA-4X)

符合標準 LVDEN61010-1,EMCEN61326-1

功能 滯后調節ON/OFF 有

PID 有

自動調諧 有

自動復位(僅限于PD控制) 有

操作模式 自動/手動控制

控制輸出OFF 有

報警輸出 輸出數量 RTC48PUN1pppp或RTC48PUNCpppp帶1路輸出，RTC48PUN2pppp帶2路輸出

輸出電壓 阻性負載3A, 250Va

顯示器 5位11段數字顯示 LCD液晶顯示器

操作指示器 9

控制輸出 數量-類型 具備輸出1和輸出2，中間繼電器或固態繼電器SSR輸出取決于型號(1)

繼電器額定輸出功率 阻性負載3A, 250Va，感性負載1A, 250Va

繼電器壽命

(每小時的操作數)

100,000次

固態額定輸出功率 *大40mA,12V直流+/-15%(短路保護)

測量和控制解決方案

Zelio溫度控制器

產品介紹

產品

ZelioRTC48是一個擁有GPZ顯示器的高性能緊湊型溫度控制器。這一人性化設備可

被輕松安裝并集成到各種解決方案中。

該系列產品共有28個型號，具備以下特性：

 48x48mm(1/16DIN)

 62mm厚

 電源電壓：a100- 240V或z24V

輸入：熱電偶、熱電阻、直流電壓和直流電流

 11段液晶顯示器，顯示3種顏色(綠、紅、橙)

1個或2個報警輸出，取決于不同型號

 通信：支持串口通訊，支持Modbus通信(RTC48PUNCpppp)

操作性

基于PID算法用于加熱或冷卻的一個或兩個專用輸出

 功能：

滯后調節(開關控制)

 自動調節或自動重置

自動或手動操作模式

應用

RTC48溫度控制器的使用對象是系統集成商和機器制造商。RTC48是專為HVAC、工

業設備、包裝和紡織等行業提供溫度控制解決方案。

應用實例： 擠出機線

 塑料和橡膠注塑設備

熱成型

 合成纖維和聚合物線

 食品和飲料加工線 模壓機

紫外線和激光設備

冷藏室

 油漆噴涂

園藝和畜牧養殖場

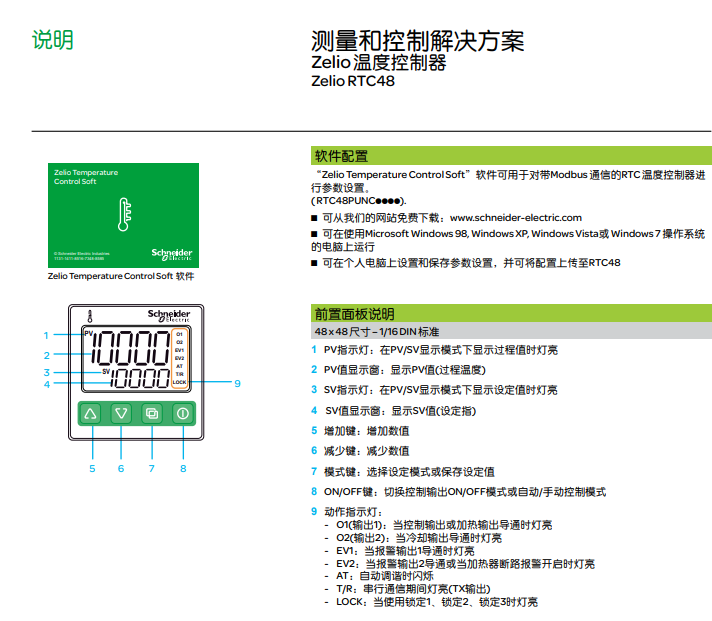

本產品的詳細說明書
