堅固型P+F恒力開度儀旋轉編碼器

產品資料

堅固而輕巧的塑料結構

緊湊纖薄的設計（安裝的旋轉編碼器的軸用于提供卷筒軸承的功能）

免耦合適配性能

廣泛的安裝選項

防銹耐酸測量纜線

極高水平的線性度和可重復性

無需磨損磁性抽樣

產品闡述

帶 EtherCAT 接口的纜線牽引旋轉編碼器

通用規格

檢測類型 磁性采樣

設備類型 帶 EtherCAT 接口的目標線

測量范圍 3000 ... 10000 mm

結構類型 80 mm、130 mm、190 mm

分辨率 恒力開度儀：

80 mm 設計：0.028 mm

130 mm 設計：0.047 mm

190 mm 設計：0.068 mm

編碼器：

25 位（13 位/轉）

電氣技術規格

工作電壓 10 ... 30 V DC

功耗 大約 4 W

輸出碼 二進制碼

Code course（計數方向） 可調

接口

傳輸速率 10 MBit/s / 100 MBit/s

連接

連接器 以太網：2 個插座 M12 x 1，4 針，D 碼

電源：1 個插頭 M12 x 1，4 針，A 碼

符合標準

防護等級 符合 DIN EN 60529

連接側 連接器型號： IP65

恒力開度儀：IP50

氣候測試 DIN EN 60068-2-3，無冷凝

發射干擾 EN 61000-6-4:2007

抗擾度 EN 61000-6-2:2005

環境條件

環境溫度 -30 ... 70 °C (-22 ... 158 °F)

工作溫度 -30 ... 70 °C (-22 ... 158 °F)

存儲溫度 -30 ... 70 °C (-22 ... 158 °F)

相對濕度 98 % ，無冷凝

機械規格

繩直徑 0,55 mm

材料

外殼 鍍鎳鋼

恒力開度儀 80/130 設計 : Luranyl? 或 Lexan 920

190 設計 : ABS-GF17

法蘭 鋁

帶 不銹鋼 1.4401/316

使用壽命 可達 106 次循環

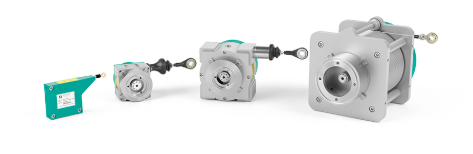

產品圖片

堅固型P+F恒力開度儀旋轉編碼器
