德國倍加福P+F電子凸輪開關控制器

電子式凸輪開關：

電子式，而非機械式

取代機械凸輪開關、多個限位開關和齒輪限位開關

浮動式凸輪

多達 16 個開關可編程點

多達 14 路開關量輸出

多達 6 路模擬量輸出

多圈適用性

易于操作

PAX001-F160-6I14E2-B14

評估單元

電子凸輪操縱開關組, 可自由定位, 安裝簡單, 簡單的操作軟件, 抗擾性強，對環境干擾不敏感, 可現場安裝

PAX001-USD-CARD

Micro SD 內存卡, 配置數據的內存卡, 帶 PAX001 配置軟件

PMI360D-F130-R2-V15

感應測角系統

評估單元 PAX001-F160-6I14E2-B14

可自由定位

安裝簡單

簡單的操作軟件

抗擾性強，對環境干擾不敏感

可現場安裝

產品闡述

電子凸輪操縱開關組

通用規格

接通延時 10 s

數據存儲 標準 Micro SD 閃存卡

編程 通過內部 MS-WindowsTM 軟件（設備被檢測為外部閃存驅動器）。

指示燈/操作方法

狀態指示 8 LED ， 紅色 和 黃色

電氣技術規格

工作電壓 20 ... 30 V DC (SELV/PELV)

空載電流 ≤ 90 mA （無傳感器）

接口

接口類型 USB 2.0 用于 參數化工具

輸入

輸入類型 RS 232 接口 用于 感應測角系統

開關輸出

輸出類型 12 開關輸出，PNP，帶短路/過載保護

2 高功率 PNP 輸出，無短路保護

工作電流 開關輸出： ≤ 250 mA ，總計 ≤ 1,5 A

高功率輸出： ≤ 1,5 A ，總計 ≤ 2,2 A

短路保護 脈沖式

模擬量輸出

輸出類型 6 電流輸出 4 ... 20 mA （電流吸收器）

負載電阻器 ≤ 600 Ω 在 24 V DC 時

遵守標準和指令

符合標準

標準 EN 61000-4-2：2009，EN 61000-4-3：2006 + A1:2008，EN 61000-4-4：2004，EN 61000-4-5：2006，

EN 61000-4-6：2009，EN 55011：2009，EN 61000-6-2：2005，EN 61000-6-4：2007

環境條件

環境溫度 -25 ... 70 °C (-13 ... 158 °F)

存儲溫度 -25 ... 85 °C (-13 ... 185 °F)

機械規格

連接類型 X1，M23 連接器

X2，M12 x 1 插座

X3，M12 x 1 插座

X4，M12 x 1 連接器

外殼材料 PBT

防護等級 IP65

一般信息

注意 X1 和 X2 處的纜線長度：長 30 m

X3 和 X4 處的纜線長度：長 2 m

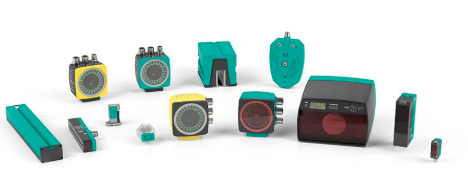

• 電感式定位系統

可提供用于*確檢測線性運動和旋轉的各種工業定位系統。我們的電感式定位系統可耐受外部污染。需要連接您的控制器？我們的電感式定位系統提供可配置的輸出和數據接口。



• 測距傳感器

倍加福的測距傳感器利用脈沖測距技術 (PRT) 的光學概念。憑借現代化的 PRT，距離可達 300 m，*確度可輕松達到 0.1 mm。



• 位置編碼系統 (WCS)

對于較長行程路徑上的定位，位置編碼系統 (WCS) 在具有彎曲、切換點、上傾或下傾的系統中能發揮出色的表現。WCS 的測量長度達 327 m，適用于倉儲、物流行業和自動傳送帶系統、起重機定位、電梯等應用中的位置檢測……



• 數據矩陣定位系統 (PXV, safePXV)

數據矩陣定位系統使用數據矩陣碼，這些代碼并排排列在用作信息載體的碼帶上?；?strong>現代二維攝像頭技術的讀頭可讀取這些二維碼并評估在 X 軸、Y 軸和 Z 軸方向上的準確位置，遠可達 100,000 米。作為安全型號，“safePXV”定位系統首次實現了安全級別“SIL 3/PL e”，并且只使用一個傳感器。



• 位置導引視覺系統 (PGV, safePGV)

多功能 PGV 攝像頭能同時掃描和處理來自三個不同的地面安裝式觸發器的數據：純色“行程路徑”導引色帶、高分辨率*對定位帶和用于觸發決定的控制代碼（識別）段。15 mm x 15 mm 的數據矩陣控制代碼方塊也安裝在導引色帶旁，可以觸發轉向、停止和啟動等操作。作為安全型號，“safePGV”定位系統首次實現了安全級別“SIL 3/PL e”，并且只使用一個傳感器。



• 電子凸輪開關控制器 (PAX)

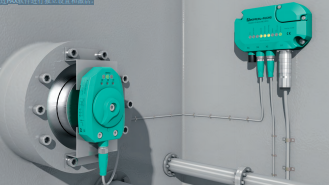

PAX 是一種非接觸式電子凸輪開關控制器，與 PMI 電感式角度傳感器一起使用。無需昂貴、耗時的機械凸輪，輕松采集機器主軸的位置！通過直觀、集成的軟件配置多達 14 個開關量輸出和 6 個模擬量輸出。
