這些方波脈沖被CNC軸控制裝置進行處理，并使CNC的軸開始

移動。在機械加工領域中，對質量、性和信號產生的要求非常高

，EUCHNER公司的手輪以其20多年經驗確保滿足這些要求。通過對

手輪的日常使用，人們對手輪的機械構造提出了更高的要求。帶有復

式球軸承和無磨損定位的手輪為正常使用提供了 佳的前提條件。當

機器發生震動時，定位力矩可防止手輪發生不希望的錯位。通過該定

位力矩以及每圈100或25個脈沖，可以準確迅速地對一個所希望的數

值進行精 確調節。除了在CNC控制的機器中對軸進行人工操作之外，

手輪還使用在醫療技術和通訊領域中。

通過將手輪的軸旋轉轉化成CNC控制的相應旋轉，工業發展對手

輪的質量提出了新的要求。在對手輪進行操作時，只要發現手輪有旋

轉位移，就會產生相應的方向脈沖。

通過磁性進行止動的手輪的在于具有絕 對無磨損和無噪音的定位。

定位是由一個磁回路產生的，在回路繞線中有100個S-N極組合。這

些組合起磁性定位作用，因而每轉會產生100個定位位置。通過空氣

隙而使定位是絕 對無磨損的。帶有2個球軸承的手輪的軸承單元可抵

抗較高的軸向力和徑向力。不同的輸出級別可靈活地與所有現有控制裝置相連接。

按照人體工程學原理設計的調節輪

該手輪具有與HBA系列手持操作單元中的安裝形式匹配的設計

當在操作信號機和手持操作單元中同時使用一個手輪時具有優先權

定位是通過一個與一個輥?zhàn)酉噙B的徑向齒盤來實現的。該輥?zhàn)油ㄟ^(guò)一

個彈簧被按壓到齒盤中，而調節輪則被固定在它的位置上。當輥?zhàn)釉?/p>

齒上移動時就產生了定位力矩。

對于許多應用來說，這些每圈較少的脈沖數是足夠的。在帶有顯

示器和位置數值描述的輸入裝置中，可以使用較小位置數的手輪。用

戶通過所描述的數值來獲得位置信息。位置的改變是通過手輪的轉

動來完成的。該手輪可以進一步應用在菜單引導的應用領域中。例

如，該手輪可以用來向前/向后卷動，或者用來對預先規定的數值進

行改動和簽收。由于脈沖數較小，所有手輪非常小。它們尤其適合

于可攜帶的應用，或者安裝到電子裝置的輸入?yún)^(qū)域中，這些電子裝

置例如有測量?jī)x，或者是醫療技術和通訊技術領域中的電子裝置。

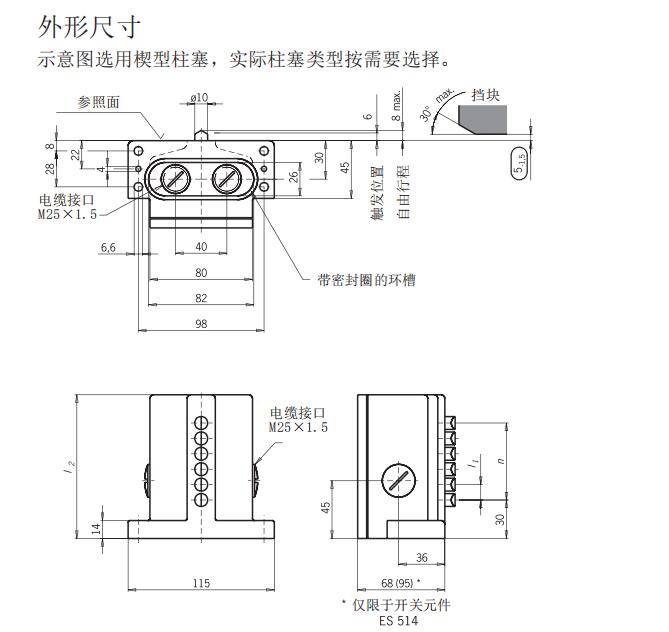

安士能組合行程開關是依據IEC60529標準，

防護等級 IP67 的要求來制造的，GPZ的防水電纜接頭必須確保其達到這種要求。

下表是與安士能組合行程開關匹配的防水電纜接頭的標準參數，包括螺紋規格和電纜外徑。

為了觸發開關，應使用帶有規定斜面的安全擋塊。直線型擋塊通常用

于行程限制或末端位置關斷。帶有凹槽的凸輪尤其適用于防護門。作

為替代方案，也可使用安全門鉸鏈ESH。

在安全門鉸鏈ESH中，凸輪集成在開關中，所占用的空間小。付出

小的安裝成本，即可對可移動的分離式保護裝置進行保護。

在類型2的安全開關中，執行元件與開關分離，執行元件安裝在需要監

控的安全防護門的移動部分。當安全門關閉時，執行元件被插入開關

中。執行元件有不同的規格可供選用，用以配合需要監控的安全門。

本目錄中所包含的NZ.VZ、NZ.VZ.VS、TZ、NX、TX及STA開關系列，可

與分離式執行元件配合使用。

通過將執行元件插入開關頭中，開關元件中的斷開觸點將閉合。

當執行元件被拔出時，通過性的力傳輸，斷開觸點被地

斷開——即便是觸點由于高壓電弧產生熔合也不例外。由此，可確保

當安全門打開時，機器或設備被電源斷開而無法啟動。

NZ.VZ及TZ系列開關的執行器由多層彈簧鋼芯制成，鋼芯上有通過壓力

注塑的耐磨塑料。由于彈簧鋼芯由三層材料組成，因此，在發生負荷

時，鋼芯不會發生斷裂。對于不同的應用情況，如旋轉門和推拉門，有

直線型執行器或帶角度的執行器可供使用。帶角度的執行器是具有彈力

的執行器，在插入開關內部的執行頭中時，執行器將自行調整角度。這

種執行器適用于半徑在165 mm以上的鉸鏈門。對于推拉門以及轉動半

徑足夠大（> 1000 mm）的轉門，可以使用直線型執行器。

若需要門關上后插銷有一定的活動距離，可使用具有行程的執行器。

使用此執行器時，門可在關閉狀態下向觸發方向稍稍移動。當防護門

采用橡膠緩沖器作為擋塊時，這一點具有重要意義。借助于帶隨動功

能的執行器，可以減小被擠壓在一起的橡膠緩沖器的永 久性壓力。由

此，可解除開關頭以及門機械結構受到的負荷。

安全開關中使用的主要是緩動式開關元件。其斷開行程直接取決于執

行器的位置。執行器運動的距離越遠，開關元件斷開得越大。

因此，執行器的行程與開關元件中開關觸點的行程呈現直接比例關

系。從開關行程圖中可看出：從哪個點開始，開關元件將由閉合狀態

轉換至斷開狀態。

使用快動式開關元件時，開關將在某個確定的點上，由完全閉合狀態轉

換至完全斷開狀態。因此，它與緩動式開關的不同之處在于：開關點處

在某個已定義的位置上?？靹?dòng)式開關元件的典型特征是具有開關延時。

開關元件中使用斷開觸點。斷開觸點具有特殊的構造，以確

保開關觸點始終能夠被斷開。即便是產生熔合的觸點，也能在外

部觸發力作用下斷開。

所有開關元件的共同點是，它們至少配有一個斷開觸點。由于使

用雙回路可增加安全性，因此，通常使用兩個斷開觸點。這種雙

通道結構可確保：當某一通道或控制回路（例如：在機器線路中）發

生故障時，通過個通道，鎖止功能仍然能夠得到BZ。
