擺動式FESTO驅動器，帶中心軸和位置檢測

擺動驅動器

DSM-32-270-A-B

產品代號: 547594

技術參數

特性 值

尺寸 32

擺動角度 0 ... 270 deg

裝配位置 任意

工作模式 雙作用

設計結構 旋轉葉片

位置檢測 用于接近式傳感器

工作壓力 1.5 ... 10 bar

6 bar時的*大擺動頻率 2 Hz

工作介質 壓縮空氣符合ISO8573-1:2010 [7:-:-]

耐腐蝕等級 CRC 0 - 無腐蝕影響

環境溫度 -10 ... 60 °C

*大軸向力 75 N

*大徑向力 200 N

6 bar時的理論扭矩 10 Nm

產品重量 1,250 g

安裝類型 具有內（陰）螺紋

氣動連接 G1/8

材料備注 不含有黃銅和PTFE

符合 RoHS

材料信息，驅動軸 鋼

鍍鎳

材料信息，密封 TPE-U(PU)

材料信息，殼體 鍛造鋁合金

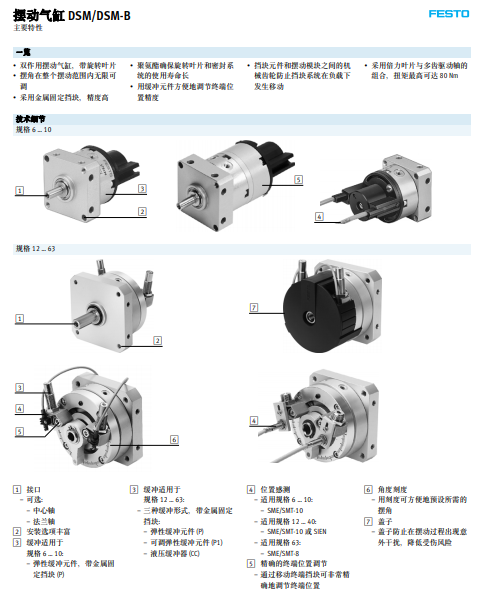

產品圖片

擺動式FESTO驅動器，帶中心軸和位置檢測
