電子壓力開關特銷，德國HYDAC的傳感器

EDS8446-1-0250-000

年底特銷

測量范圍條1 2.5 4 6 10 16 25 40

過載壓力bar 3 8 12 20 32 50 80 120

爆破壓力棒5 12 18 30 48 75 120180

機械連接G1 / 4 A ISO 1179-2

擰緊扭矩，建議20 Nm

與流體接觸的零件傳感器：陶瓷

機甲連接：1.4301

密封：FKM / EPDM

輸出數據

開關量輸出1晶體管輸出：PNP

開關電流：工作期間：Imax≤34 mA

切換周期：> 1億

切換點/切回點：

符合根據客戶要求

開啟和關閉延遲：

標準為32毫秒

（根據客戶要求為8 .. 2000 ms。）

準確度根據DIN 16086，

基于終端

≤±0.5％FS典型值≤±1％FS*大

溫度補償

零點

≤±0.02％FS /°C典型值≤±0.03％FS /°C*大值

溫度補償

跨度

≤±0.02％FS /°C典型值≤±0.03％FS /°C*大值

重復性≤±0.1％FS

長期漂移≤±0.3％FS典型值/ 年

環境條件

補償溫度范圍-25 .. +85°C

環境操作

流體溫度范圍

T6：Ta = -20 .. + 60°C

T5，T4，T100：Ta = -20 .. + 70°C

儲存溫度范圍-40 .. +100°C

 標記EN 61000-6-1 / 2/3/4

EN 60079-0 / 11/26

EN 61241-0 / 11

EN 50303

耐振動至

DIN EN 60068-2-6在10 .. 500 Hz

≤20克

耐沖擊性至

DIN EN 60068-2-27（1毫秒）

≤100克

防護等級符合DIN EN 60529 1）IP 67

防爆應用的相關數據

我M1

II 1G，1 / 2G，2G

1D

電源電壓14 .. 28 V DC

*高輸入電流100 mA 93 mA

*高輸入功率0.7 W 0.65 W

*高內部容量33 nF 33 nF

*高內部電感0 mH 0 mH

外殼的絕緣電壓2）50 V AC，具有集成的過壓保護

符合符合EN 61000-6-2

認可的本質安全屏障Pepperl＆Fuchs：Z 787

Telematic Ex存貨：MTL 7087

其他資料

電源電壓的殘留紋波≤5％

重量?150克

注意：電源電壓，過電壓的反極性保

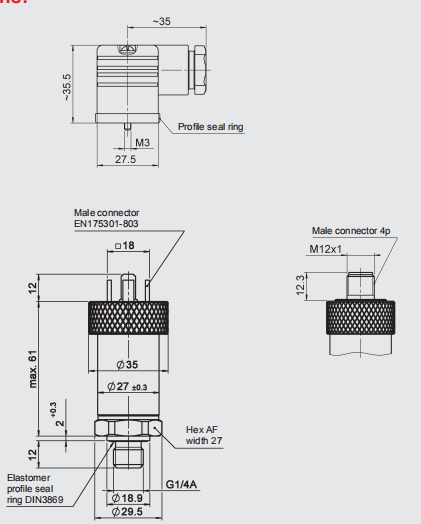

示意圖冊
