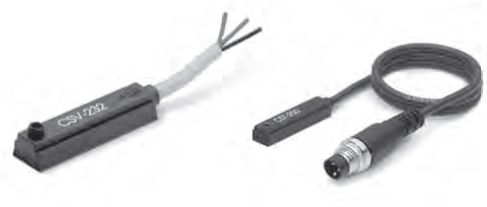

介紹CAMOZZI產品 ,CST,CSV和CSH系列磁性接近開關

　　可裝于不同類型磁傳氣缸上

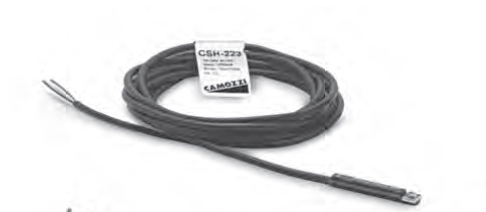

　　CST, CSV, CSH 三種形式，滿足所有磁傳氣缸

　　可供帶或不帶 M8 連接插頭

　　.

　　CST, CSV 和 CSH 系列磁性接近開關可以指示磁傳氣缸的活塞位置。

　　當磁性接近開關內部的觸點被氣缸活塞磁鐵形成的磁場所激勵時，

　　磁性接近開關便組成一個電路，并且輸出電信號，

　　傳送給電磁閥或 PLC，

　　同時黃色的發光二極管（LED）點亮。

　　兩種不同類型的磁性接近開關可供選擇：簧片式和電子式。

　　簧片式磁性接近開關即機械式，適

　　合大多數的應用；

　　電子式可使用在開關動作頻繁或有劇烈晃動的情況下。

　　.

　　綜合參數

　　可裝于不同類型磁傳氣缸上

　　CST, CSV, CSH 三種形式，滿

　　足所有磁傳氣缸

　　可供帶或不帶 M8 連接插頭

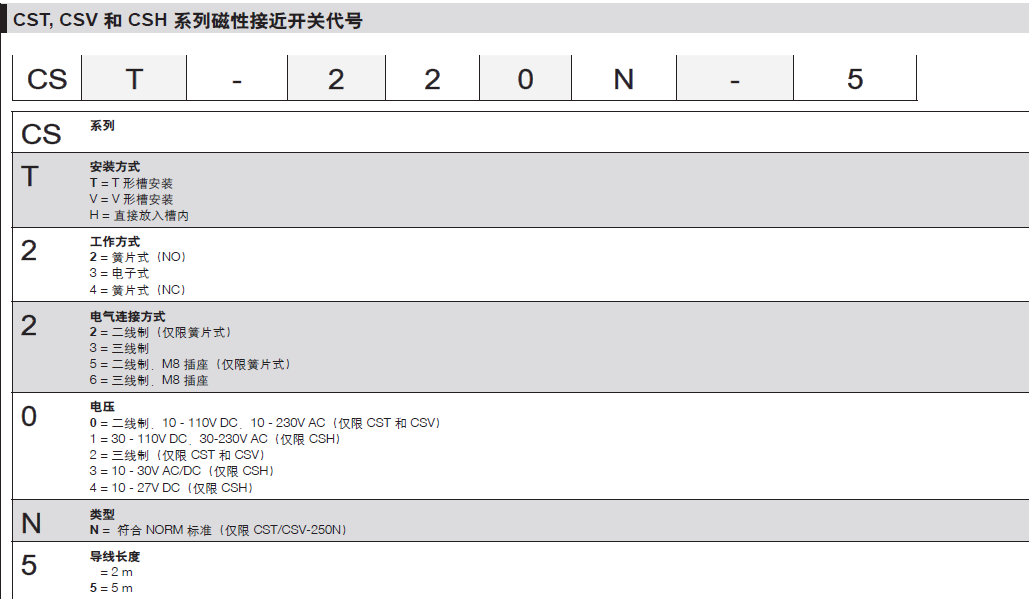

　　型號CST-... / CSV-... / CSH-...

　　工作方式簧片式，電子式

　　輸出形式二線制，三線制（PNP 或 NPN * ）

　　觸點形式NO（常開），NC *（常閉）

　　電壓見相關型號技術參數

　　大電流見相關型號技術參數

　　大負載簧片式 8W DC / 10VA AC

　　電子式 6W DC

　　防護等級IP 67

　　材料環氧樹脂封裝基體，PVC、PUR 塑料護套多芯導線

　　安裝方式直接安裝在缸筒上相應的槽內或通過固定架安裝

　　信號顯示黃色發光二極管（LED）

　　電氣保護見相關型號技術參數

　　動作時間簧片式小于 1.8 ms

　　電子式小于 1 ms

　　工作溫度-10 ÷ 80°C

　　電持續性簧片式 10,000,000 循環

　　電子式 10,000,000,000 循環

　　電氣連接2x0.14 導線（2m）

　　3x0.14 導線（2m）

　　M8 插頭（導線長 0.3 m）

　　.

　　串聯連接線路圖

　　三線制的簧片式磁性接近開關因開關本身不會產生壓降，允許若

　　干個磁性接近開關串聯連接（見右面線路圖）。

　　注：這個壓降對于二線制的簧片式磁性接近開關而言是 2.8 V，

　　而對于電子式磁性接近開關而言是 1 V。

　　BN = 棕色

　　BU = 藍色

　　BK = 黑色

　　.

　　正確使用磁性接近開關的要點

　　磁性接近開關（內裝有一個充有稀有氣體的玻璃泡舌簧開關）

　　的觸頭由導磁材料（鎳-鐵）制成，

　　它們是有韌性的，其觸點鍍有優良的不起弧材料。

　　磁性接近開關的閉合是利用氣缸內活塞上的永磁鐵形成的適當磁場來實現的。

　　對于常開型的磁性接近開關，

　　當受到磁場影響時，它們將電路閉合；

　　而對于常閉型的磁性接近開關，

　　當受到磁場影響時，他們將電路斷開。

　　下面以常開為例進行介紹：

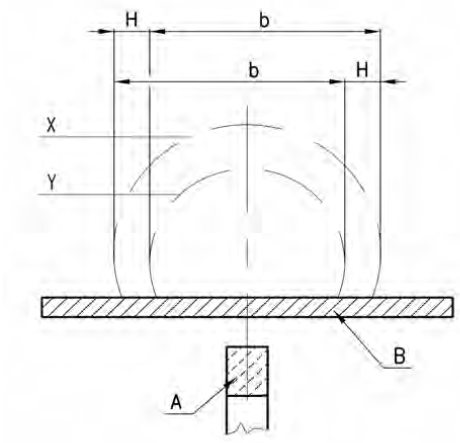

　　對應于磁性活塞的磁性接近開關工作區域見右圖所示。

　　圖中的 b 表示舌簧開關的被接通和脫開、

　　活塞所移動的距離，稱為動作范圍。

　　當活塞的磁環運動到使開關脫開的位置時，

　　再反向運動，又使得開關接通，

　　此時活塞反向移動的距離為 H，稱為工作遲滯，

　　不同系列和缸徑的氣缸具有不同的 b 和 H 值。

　　每個氣缸的允許大速度是 b 值以及連接于磁性接近開關后

　　面的各種元件的反應時間的函數。

　　使用磁性接近開關時，氣缸活塞移動的大允許速度可用以

　　下公式計算：b / t = 大速度（m/s）

　　其中：b = 舌簧接通時活塞的行程（mm，見表）

　　t = 電控元件與磁性接近開關連接后的反應時間
