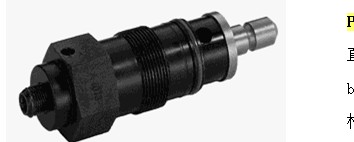

結構原理直動式溢流閥PARKER，D3W4KNYW30

這種小型的鋁質過濾器旨在為便攜式氣動手動工具提供保護。

它拋棄式濾芯僅重2盎司額定值為5微米。任一端口均可用作入口港口。

空氣從進氣口進入并流過偏轉板這會導致旋轉動作。液體和粗顆粒

通過離心力被迫到碗內壁旋轉的空氣的作用。然后他們被帶到碗里

墻在重力的作用下。擋板將下部分開碗的一部分進入“安靜區域”

收集液體和顆粒，不受旋流空氣的影響，并且因此不會被夾帶到流動的空氣中。

在 一次去除液體和大顆粒之后在過濾的各個階段，空氣流經元件

較小的顆粒被濾出。經過過濾的空氣然后通過

下游。安靜地收集液體和顆粒區域應在其水位達到

空氣被重新夾帶的高度。這可以通過旋開排放閥來完成。直到液體開始排干。

空氣從進氣口進入并流過偏轉板這會導致旋轉動作。液體和粗顆粒

通過離心力被迫到碗內壁旋轉的空氣的作用。然后他們被帶到碗里

墻在重力的作用下。擋板將下部分開碗的一部分進入“安靜區域”

收集液體和顆粒，不受旋流空氣的影響，并且因此不會被夾帶到流動的空氣中。

在 一次去除液體和大顆粒之后在過濾的各個階段，空氣流經元件

較小的顆粒被濾出。經過過濾的空氣然后通過

下游。安靜地收集液體和顆粒區域應在其水位達到

空氣被重新夾帶的高度。這可以通過旋開排放閥來完成。

直到液體開始排干。聚結過濾器旨在去除99.9％+的液體氣霧劑，包括水和

油和亞微米顆粒物氣動系統。這些過濾器將提供油用于噴涂等應用的自由空氣

空氣計量，氣動儀表，印刷和包裝。要確定聚結器的尺寸，請參閱下面的列線圖。

確定系統壓力并發現左側垂直軸上的壓力。接下來，找到

中間垂直軸上的所需流量。畫一個兩點之間的連接線延伸到

TJ的中間垂直軸聚結器系列。如果模型上有交集

數字軸位于模型之間，然后選擇交點以上的模型了單元中的正確流動。

確定流量和壓力要求參考流程圖并選擇適當?shù)?/p>

過濾器以滿足您的流量和壓力需求。

需要在所有壓力范圍內完全去除

液體氣溶膠和懸浮微粒時的常規空氣聚結應用。

保護空氣干燥器，空氣計量，空氣邏輯，調節系統，關鍵空氣

輸送，大多數呼吸空氣系統等適用于6級的Precoalescer或預過濾器，

用于去除水，油或頑固的氣溶膠總量很難去除。升級現有顆粒

設備可以聚結而不會增加壓降。專為去除固體顆粒而設計，

至0.01微米的水和油霧劑。 大離開過濾器的空氣中的剩余油含量降至

70P（21°C）和100 PSIG壓力下為0.01ppm（6.9 bar）使用典型的壓縮機潤滑劑。二

提供濾芯等級，以更好地滿足您的需求質量要求。

10級過濾器濾芯用于大多數空氣去除液體的聚結應用

普通空氣的氣溶膠和亞微米顆粒質量是必需的。保護諸如

空氣閥，氣瓶以及空氣輸送機量具，空氣軸承，空氣控制回路和油漆

噴涂設備是特定終用途的示例應用程序。該等級的濾芯應為

用作C級合并過濾器的預過濾器。在以下場合使用6級高效過濾器元件

去除極細的顆粒，實際上“無油”或高質量空氣是必要的。

特定的終用途應用是關鍵空氣控制的保護

回路，空氣邏輯系統，流量和溫度控制器，食品加工，電子，衛生保健和電影沖洗。

被污染的空氣進入元件內部，并被被迫通過厚厚的硼硅玻璃膜環氧涂層纖維

（一種）。 流程然后通過通過外部結構支撐，在這個階段，已去除高達99.97％+的亞微米

在被污染的空氣中明顯的顆粒。 這些小液滴聚結在一起，并從

過濾器表面由無紡布的玻璃毛氈和人造纖維布的排水層和釋放層組成。

本質上，聚結過濾器（10和6級）依賴于所謂的機械過濾

效力。機械過濾的主要機制是直接攔截，慣性撞擊和擴散。靜電吸引罐

盡管合并過濾器的效率不依賴于此機制，但仍具有一定的意義。

當顆粒與過濾材料的纖維碰撞并粘附時，會發生直接攔截

偏離流線型流程。這種機制往往發生在過濾材料的表面，主要影響尺寸過1微米的較大顆粒。

慣性碰撞會在粒子無法跟隨曲折路徑時發生圍繞過濾纖維，并終與其中之一碰撞并粘附纖維。

通常影響0.3微米-1微米大小范圍內的粒子。擴散運動或布朗運動有時被稱為極端運動

傾向于在氣流中徘徊的小顆粒，增加了它們的流動性與纖維碰撞并粘附的機會。

這通常會影響顆粒尺寸小于0.3微米。重疊程度與機制，程度因條件而異。

當所有機制組合在一起并被深層應用

正確的過濾材料類型，幾乎可以去除所有液體或固體顆粒。

上圖：清潔的硼硅酸鹽細纖維，放大倍數為3900。

右圖：處于相同污染程度，相同放大率的相同過濾材料。

為了幫助理解過濾參數，請參閱此

污染大小對比圖?？粗饕廴疚镉偷拇笮?/p>

氣霧劑！它在0.01-0.8微米的范圍內。煙草煙霧也是液體

尺寸范圍為0.01 -1.2微米的氣溶膠。觀察煙霧測試

自己，體會問題的大??！小的顆粒

人眼可以看到的約為40微米。
