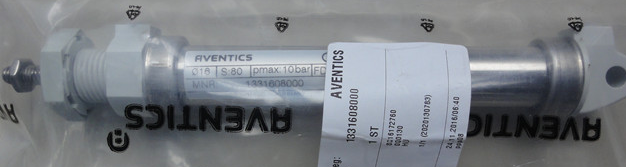

購買，AVENTICS圓形氣缸R412020663

簡介

氣缸

根據工作所需力的大小來確定活塞桿上的推力和拉力。由此來選擇氣缸時應使氣缸的輸出力稍有余量。

若缸徑選小了，輸出力不夠，氣缸不能正常工作;但缸徑過大，不僅使設備笨重、成本高，同時耗氣量增大，造成能源浪費。

在夾具設計時，應盡量采用增力機構，以減少氣缸的尺寸。

緩沖 設置已確定

磁性銷釘 帶磁性活塞

活塞直徑 50 mm

活塞桿螺紋 M16x1,5

行程 50 mm

密封件材料 聚氨酯

防塵圈 聚氨酯

壓縮空氣連接 G 1/4

壓縮空氣接口型號 內螺紋

壓縮空氣連接 內螺紋

工作壓力范圍 1 ... 10 bar

環境溫度范圍 -20 ... 80 °C

介質溫度范圍 -20 ... 80 °C

介質 壓縮空氣

顆粒大小 max. 50 μm

壓縮空氣中的含油量 0 mg/m3

確定活塞推力的壓力 6.3 bar

材料

氣缸管子 不銹鋼

活塞桿 不銹鋼

活塞 鋁材

前端蓋板 鋁材

后蓋 鋁材, 陽極氧化處理

密封 聚氨酯

用于活塞桿的特殊螺母 鋼, 鍍鋅

防塵圈 聚氨酯

導向襯套 鋼

潤滑物 ISO 21469 (NSF-H1)

壓力露點必須至少于環境和介質溫度 15 °C ，并且允許 的溫度為 3 °C 。

壓縮空氣的油含量必須在整個使用壽命中保持不變。

磁性傳感器必需的緊固零件
