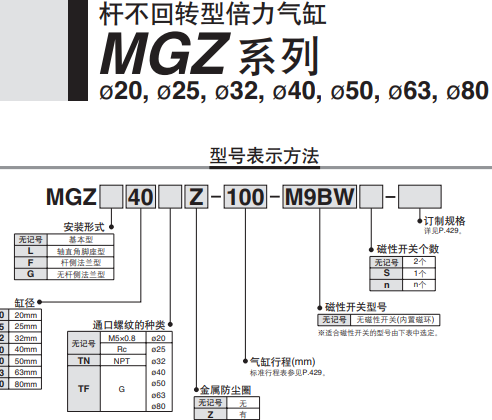

設計獨特SMC桿不回轉倍力氣缸MGZ50TN-75

描述

●由于構造獨特，伸出方向的輸出力增大一倍

   由于內置滑動鍵，故負載可直接安裝

1.多層活塞組合，使出力倍數增加

2.完全使用空氣源，出力大，適用短行程，高出力無油操作的場合

- 伸出方向輸出力增大一倍

  由于構造獨特，伸出方向的受壓力面積增大一倍。適合提升和沖壓作業的氣缸。

- 安裝精度提高

  工件的安裝面上設有定位孔，對中容易。

- 不需要不回轉導桿（MGZ系列）

  使用了為氣缸外部方形尺寸80%左右的大缸筒桿以及滑動軸承（導向套）。

  而且，由于內置滑動鍵作為不回轉機構，故負載可直接安裝。

- 不需要帶單向閥的減壓閥

  提升回路中，無需使用帶單向閥的減壓閥。

- 高強度·省空間

  抗力矩能力相當于帶導桿氣缸（氣缸+2根導桿）。

  而且，安裝專有斷面積縮小約40%。（MGZ系列的場合）

設計獨特SMC桿不回轉倍力氣缸MGZ50TN-75
