全解資料：費斯托的壓力傳感器配置

技術參數

壓力傳感器

SPAN-B2R-R18M-PN-PN-L1

產品代號: 8035548

特性 值

貨運日期 查看

RCM Mark

c UL us - Listed (OL)

CE 符號 (參見符合的標準) 根據 EU-EMV 指導原則

符合EU RoHS 指令

KC 標記 KC-EMV

簽發部門 UL E322346

材料備注 符合 RoHS

測定變量 相對壓力

測量方式 壓阻式壓力傳感器

壓力測量范圍，初始值 -1 bar

壓力測量范圍，終值 1 bar

過載范圍 5 bar

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

惰性氣體

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣

介質溫度 0 ... 50 °C

環境溫度 0 ... 50 °C

jing確度, FS 1.5 %FS

重復精度零點，以 ± %FS 表示 0.3 %FS

溫度系數，以± %FS/K表示 0.05 %FS/K

開關輸出 2 x PNP 或 2 x NPN 可轉換

開關功能 窗型比較器

閾值比較器

自動差異監控

切換元件功能 N/C 或 N/O 觸點, 可切換

*大輸出電流 100 mA

短路強度 是

工作電壓范圍 DC 15 ... 30 V

極性容錯保護 對于所有的電接口

電連接 插頭

方塊形結構

4針

電氣接口 1, 接口類型 插頭

電氣接口 1, 接口技術 接口形式 L1J

電氣接口 1, 針腳/線的數量 4

安裝類型 前面板安裝

帶螺紋

墻面/表面固定

裝配位置 任意

氣動連接 陽螺紋 R1/8

陰螺紋 M5

產品重量 46 g

材料信息，殼體 PA-加強

顯示類型 發光 LCD

可以被顯示的單元 MPa

設定選項 Teach-In

通過顯示裝置和按鈕

防止誤操作 PIN-Code

臨界值的范圍 0 ... 100 %

遲滯設定范圍 0 ... 90 %

防護等級 IP40

耐腐蝕等級 CRC 2 – 中等腐蝕影響

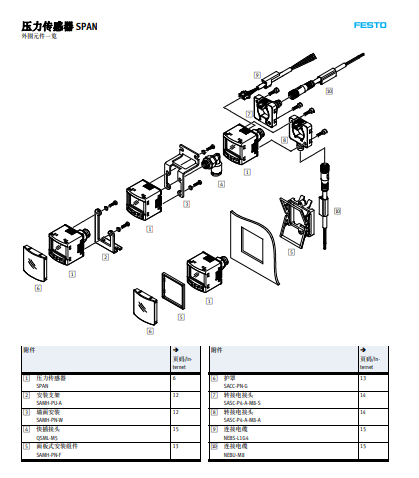

產品圖片

同款產品型號表

技術資料描述

產品描述 應用領域 功能 派生型，帶 IO-Link

壓力傳感器 SPAN 適用于監控壓

縮空氣和非腐蝕性氣體。因其尺

寸緊湊，所以可用于許多氣路分

支中。其測量方式基于壓電式測

壓計，用于測量相對壓力。根據

不同傳感器派生型和所選參數，

壓力值可被作為開關信號、模擬

量信號傳輸，或通過 IO-Link

傳輸。

? 氣源網絡監控（是否有壓力）

? 減壓閥監控（壓力在設定點范

圍內）

? 真空（吸附的工件）

? 泄漏測試（逐漸壓降）

? 物體檢測（是否有背壓）

? 用示教功能或通過輸入?yún)?shù)值

來監控和設定壓力閾值、壓力

范圍或壓差

? ECO 模式，可選關閉顯示屏

? 可選安全密碼，可自由選擇四

位密碼

? 可調通濾波器，用于平滑壓

力信號

? 放大模擬量輸出，以增強信號

動態性

? 可偏移補償

? 小/*大值存儲，用于監控

氣源

? 在一個傳感器（主機）上的設

置可被傳輸（復制）到相同的

傳感器（設備）上

? 集成串行通信，采用 IO-Link

1.1

? 兩種開關狀態和測量的壓力值

循環傳輸

? 用 IO-Link 主站遠程設置傳感器

參數

? 傳感器替換方便，自動完成參

數設置（熱插拔）

? 通過 IO-Link 可實現傳感器識別、診斷和示教

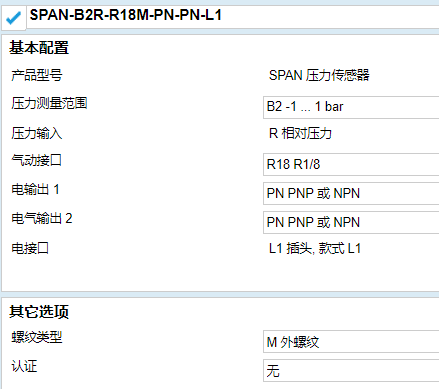

產品配置
