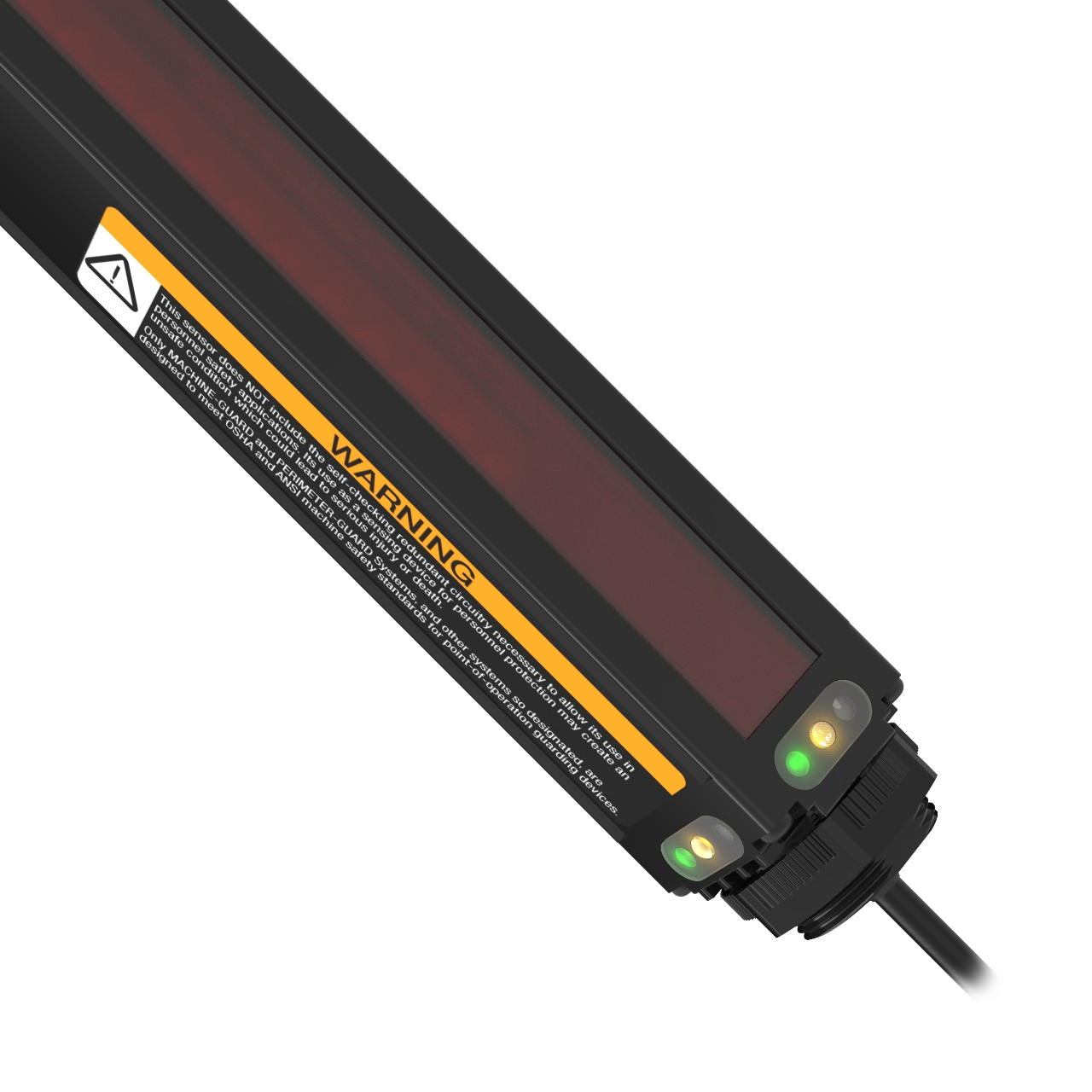

期貨預定：美國BANNER邦納的測量光幕

產品型號

MAE2416Q

MAE4832Q

MAE1232Q

MAE1832Q

MAE2432Q

MAE3016Q

MAE3032Q

MAE3632Q

MAE4232Q

MAE6032Q

MAE616Q

MAE632Q

MAE6616Q

MAE6632Q

MAR1216PX485

MAR1232NX485Q

MAR1832NX485Q

MAR2432NX485Q

MAR3032NX485Q

MAR3632NX485Q

MAR4232NX485Q

MAR5416NX485Q

MAR6032NX485Q

MAR616NX485Q

MAR632NX485Q

MAR6616NX485Q

MAR6632NX485Q

MAR7216PX485Q

MAR3616NX485Q

MAR4216NX485Q

MAE5432Q

MAE7232Q

MAR2416NX485Q

MAR3016NX485Q

MAR4816PX485Q

MAR4832NX485Q

MAR5432NX485Q

MAR7232NX485Q

技術資料

感應模式（詳細）發射極

設備類型兩件式

主要外殼材料鋁

光束間距9.5毫米

DeviceNet否

IO鏈接號

Modbus RTU編號

RS-232否

RS-485否

陣列長度1667

*高溫度（°C）70

*溫度（°C）-40

光束數176

外殼長度（毫米）1755

*小物體靈敏度12.7-19.1

電源16-30V dc

離散輸出N / A

發射器/接收器范圍4.6

*高相對濕度0.95

模擬輸出N / A

電源電壓和功率

直流16 V至30 V直流;*大功率12

具有反極性和瞬態電壓保護

兩個離散輸出：輸出1和輸出2

輸出可以是集電極開路NPN或PNP晶體管。的

輸出是出廠時的NPN輸出。

離散輸出（NPN或PNP）

額定*大DC 30 V，*大150 mA負載，短路保護

關斷狀態漏電流：30 V dc時<10μA

接通狀態電壓：<1 V dc在10 mA時，<1.5 V dc在150 mA時

串行數據輸出

EIA-485接口

波特率9600，19.2 K，38.4 K

8個數據位，1個起始位，1個停止位，無奇偶校驗

控制器編程

通過EIA-485到橫幅傳感器

傳感器<1220 mm（4ō?長：6.1 m（20ō?

傳感器≥1220 mm（4ō?長：4.6 m（15ō?

*小物體

隔行模式：12.7毫米（0.5英寸）2

快速入門指南

A-GAGE微型陣列兩片式測量光幕，光束間距為9.5毫米（3/8英

本指南旨在幫助您設置和安裝A-GAGE MINI-ARRAY兩件式測量光幕。 為完成
