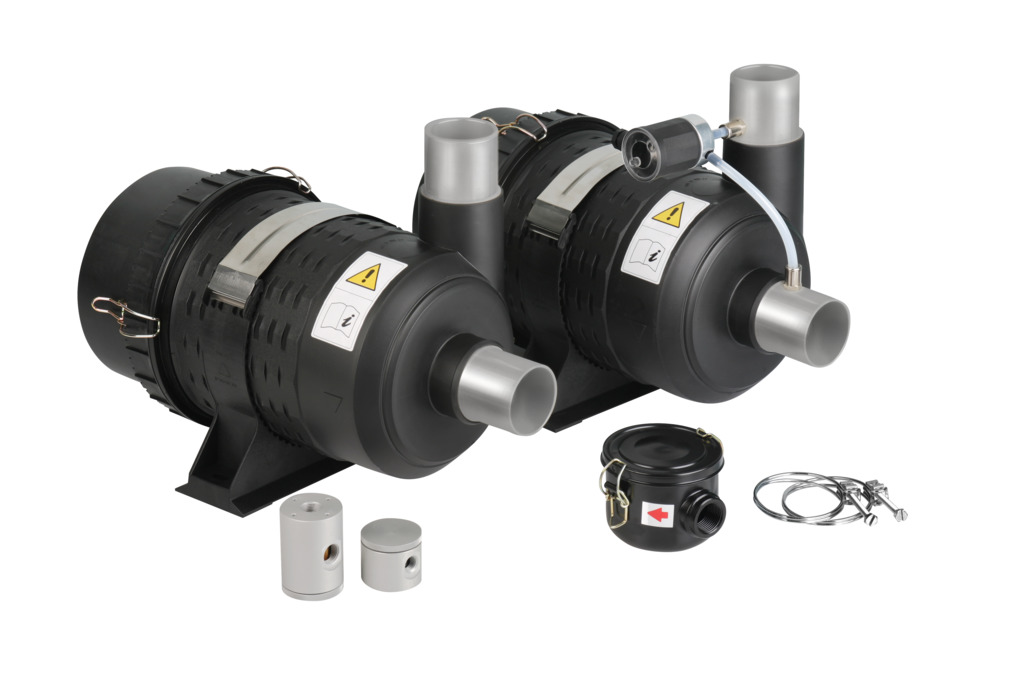

選型指南真空過濾器SCHMALZ，VSi P10 D M8-4

優化調節能力海綿受壓后回彈迅速

更換海綿時，鋁板上不會留有殘留物，無需清洗

適用于寬度20mm及以上的工件可選配過濾網

優化高度補償和減震效應嵌入式結構，更換快速

直徑范圍20-40mm

由符合FDA標準的食品級硅膠制成可選配插入式濾芯

計算所得的吸力僅僅是理論值，在實際應用中還必須考慮

很多重要因素，如吸盤的大小和形狀、工件的表面光潔度

和硬度 (變形性)。因此，我們建議安全系數(S)至少為2倍。

德國事故預防法規要求的 安全系數為1.5倍。如果工件

需要旋轉或翻轉，建議選取安全系數為2.5或更高，以滿足

翻轉過程中所需要的力。

摩擦系數“μ”指的是兩表面間的摩擦力與作用于其一表面

上的垂直力之比值。通常真空吸盤和工件之間的摩擦系數

不是固定值，而是必須要通過測試來確定，工件表面狀況

（粗糙/干燥/潮濕/油性）或吸盤的屬性（結構/密封唇/密封

圈/吸盤材質/肖氏硬度）都對摩擦系數有著顯著的影響。

側向力是指切向作用于表面的作用力。樣本中的測量值均以牛頓為單位。

是指在抽吸過程中吸盤所產生的型變量 (z)。

是指吸盤所能安全吸取的工件的小半徑。

鑒于吸盤合成橡膠材料的敏感性，儲存及清洗吸盤時請注意：

吸盤應該在陰涼 (0°C–15°C, 高25°C)，避光，干燥，

無灰塵，無臭氧和不受壓力的環境下存放。臭氧，光照 (尤其是紫外線)，

熱量，氧氣，濕氣，以及機械外力會縮短吸盤的壽命。

可使用肥皂和溫水清洗吸盤，然后在室溫下晾干。

靈活性、貼合性俱佳的密封唇加強的吸盤主體

吸盤表面有支撐加強構造高耐磨材質ElastodurED-65

特種聚氨酯VU1材質，高耐磨性抗化學性強磨損極：

約10-12 mm3，符合DIN 53516標準

底部支撐結構適應溫度：-30?C至+80?C，短時間接觸耐溫達100?C

柔軟密封唇  密封唇含有內層密封結構

吸盤底部采用特殊結構設計SHFN-...-E 系列真空吸盤吸盤接頭為

硫化固定灰塵過濾片（可選配）特制泡沫橡膠密封圈（可選配）

特別適合表面不平整的工件對粗糙和光滑工件的密封性均極好

適合速度快、循環周期短的工況增加運行穩定性適用于高粉塵環境

適用于搬運表面非常粗糙的工件密封唇薄且扁平（?125mm至200mm）密封唇邊口陡峭

(?300 mm和400mm及HS型號)表面和雙密封唇采用特殊膠條

有效吸氣面積大內部體積小和壓縮行程短

材質：乙丙橡膠EPDM材質：無痕橡膠聚合物HT1

吸氣時相對運動較??；對工件表面無損耗

吸盤具有 佳的吸力和的緩沖效果

摩擦力大且真空度高，適用于搬運表面帶有隔離粉 (脫模粉) 的玻璃板

適用于高加速度的高速運動工況中在高速運行中，減少抽真空時間，

縮短作業周期適用于需要抗紫外線和耐臭氧的應

用領域（如室外）大大減少了工件上的痕跡

圓形吸盤SGF帶有鋁制支撐板，可用于搬運更高負載并可有效

避免輕薄工件彎曲。

圓形吸盤SGF帶有兩個真空連接頭（結構參數：G1和G2）。

吸盤交付時帶有用密封堵頭堵住的G2。

螺紋G2可用于連接感應閥。在此情況下，G1須由固定夾堵住。

真空連接頭兩端（G1和G2）均可插入濾網。

堅固耐磨的真空吸盤SPK，由EPDM材質的密封圈 MOS（貼

合力極強）和鋁制支撐板組成密封圈無接縫，使用壽命長

淺灰密封圈可減少留在白色表面上的痕跡

密封圈安全牢固地嵌入在支撐板磨損的密封圈可單獨更換

支撐板底部帶有橡膠墊，保護工件不受損

感應閥可單獨選配，裝配簡便，可搭配中等強度的防松螺紋油使用

特殊氟化橡膠FPM-F制成，表面覆蓋氈層

吸盤墊與金屬安裝板用螺絲連接 大面積金屬安裝板

高耐熱達400°C (短時間)，在工件上幾乎不留痕跡

當吸盤損壞時便于更換散熱性好，易冷卻
