了解施耐德RPM31B7的時間繼電器

技術資料特性

主要信息

產品系列

Zelio Relay

系列號

電源

產品類型

插入式繼電器

產品短名

RPM

觸點類型

3 C/O

控制回路電壓

24 V AC

額定負載電流 殼體內 [Ithe]

15 A 在…上 -40…55 °C

LED 狀態

無

控制類型

鎖定測試按鈕

利用系數

20 %

補充信息

針腳類型

扁平

額定絕緣電壓 [Ui]

250 V 符合 IEC

300 V 符合 CSA

300 V 符合 UL

額定沖擊耐受電壓 [Uimp]

4 kV 在 1.2/50 μs

觸點材料

AgNi

額定工作電流 [Ie]

15 A 在…上 277 V (AC) 符合 UL

15 A 在…上 28 V (DC) 符合 UL

15 A 在…上 250 V (AC) NO 符合 IEC

15 A 在…上 28 V (DC) NO 符合 IEC

7.5 A 在…上 250 V (AC) NC 符合 IEC

7.5 A 在…上 28 V (DC) NC 符合 IEC

*大開關電壓

250 V 符合 IEC

Resistive load current

15 A 在…上 250 V AC

15 A 在…上 28 V DC

*大開關能力

3750 VA

420 W

小開關能力

170 mW 在…上 10 mA, 17 V

工作額定值

<=1200次/小時 欠載

<=18000次/小時 無負荷

機械壽命

10000000 次

電氣壽命

100000 次 適用 阻性（負載） 量

Average coil consumption in VA

1.7 在…上 60 Hz

壓降閥值

>= 0.15 Uc AC

Operate time

20 ms 標稱電壓

Release time

20 ms 標稱電壓

Average coil resistance

110 ? 在…上 20 °C +/- 15 %

額定操作電壓限制

19.2...26.4 V AC

保護種類

RT I

測試水平

A 級

操作位置

任何位置

污染等級

3

安全的數據

B10d = 100000

產品重量

0.054 kg

設備簡介

產品（非零部件）

環境

絕緣性能

1500 V AC 觸頭之間 和 微斷 絕緣

2000 V AC 線圈和觸頭之間 和 加強 絕緣

2000 V AC 極之間 和 基本 絕緣

符合標準

UL 508

EN/IEC 61810-1

CSA C22.2 No 14

產品

UL

REACH

CSA

EAC

RoHS

貯存環境溫度

-40…85 °C

環境溫度

-40…55 °C

抗振動

3 gn, 振幅 = +/- 1 mm (f = 10…150 Hz)5個周期，工作中

5 gn, 振幅 = +/- 1 mm (f = 10…150 Hz)5個周期，非工作中

Degree of protection (Housing only)

IP40 符合 EN/IEC 60529

抗沖擊

15 gn 適用 運行期間

30 gn 適用 非運行

技術圖紙表

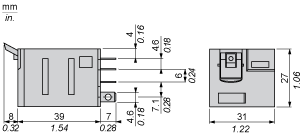

• 尺寸圖

  尺寸







  銷釘側視圖










• 接線

  布線圖













  藍色符號對應于 Nema 標記。




• 性能曲線

  觸點的電氣壽命

  壽命（感性負載）= 壽命（電阻負載）× 折算系數。




  阻性交流負載
