TURCK安全光幕，圖爾克接收器資料

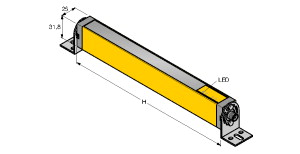

RO15M-Q32L300-2RP5X2-H1181

安全光幕

接收器

訂貨號： 7700340

M12 x 1 接插件, 8針針頭

防護等級IP65

掃描區域300 mm

分辨率30 mm

自檢 500 ms/周期

檢測距離15 m

工作電壓 24 VDC +-15%

不帶 TRIP 的開關量輸出

此政策包括

不只是確定性的方法，

因此，應進行風險評估

預定的機器屬性

（*佳做法是

在標準中描述）。而是包含

該指令也是一個慣用語

方法，概率和

單獨發生故障的危險

根據機器類型判斷

因此可以直接與

啟用EN 62061。結果

危害分析需要

重新定義要在

以下將簡要討論。

EN ISO 13849-1

EN ISO 13849-1適用于

控制系統的安全相關部分

（SRP / CS）和各種機器，無論

應用技術

能源（電氣，電子，可編程

電子，液壓，

氣動，機械系統）。至

綜合考慮安全功能

成為表現水平

（PL）使用。

性能水平：

從設定值到實際值

yi步：

對于每個預期的安全功能

所需的性能

設置水平PLr。該

EN ISO 13849-1包含（類似

EN-954-1）有風險圖

各種風險參數（圖1）。

從每種情況下的風險分析結果

五個“性能水平”之一（來自

“ a”到“ e”）。此PLr值用于

設計師作為實現的設定點

安全功能。

步驟二

如果安全功能和

要求減少風險的形式為

當然，混凝土關閉

安全相關零件的設計

上。起點是預期的

安全控制的結構。

符合EN 954-1

定義EN ISO 13849-1為5

結構為類別（類別B，1、2、3，

4）。這些類別構成了簡化的類別

方法確定的依據

違約的可能性

和已達到的PL，并且正在經歷

添加了以下因素（圖2）：

-MTTFd（平均時間為

危險故障）和

-DCavg（平均值

診斷覆蓋率）。

基本要求是假設

部署時間至少為

20年，錯誤率恒定在這段時間。

功能

■具有14毫米分辨率的變體

指紋識別：

保護區高度從150到1200 mm，

范圍0.1至6 m

■具有30毫米分辨率的變體

手檢測：

保護區高度為150至1800毫米，

范圍0.1至18 m

■Gr?bere分辨率可調

■DIP開關，用于設置操作模式

（切換或鎖定輸出），

掃描代碼等

■帶有條形圖顯示的接收器

用于光學對準

■系統光學診斷儀

和運行狀態

■消隱功能

■*多可連接4個系統的級聯變體

■堅固的鋁制外殼，

防護等級IP65

■集成的M12連接器

■附帶安裝支架

級聯選項，用于適應性保護區域

EZ-SCREEN安全光幕

SLS系列通過了應用

根據EN 61496的類型4，

SIL 3至EN 62061和PL e至

EN ISO 13849-1。分辨率是可選的

在14毫米處用于手指檢測

或30毫米到手部識別。

EZ-Screen SLS可以輕松實現

通過DIP開關配置PC。診斷信息

用戶收到

通過LED顯示屏和條形圖顯示屏。

通過各種變體

以及全面的安裝配件

是堅固的光幕

可用于眾多應用領域。

EZ-SCREEN安全光幕

由發射器和接收器組成，

非接觸式工作。系統將

光學同步。因此，沒有

傳輸與

需要接收單元。安全開關輸出

收件人

直接連接到負載繼電器（例如

IM-T-9A）并導致

立即停止危險的機器循環。

功能

■二維激光掃描儀

也為了保護人

固定和移動系統

定義的區域

■通過PC的八個保護和警告字段

可調整的

■保護區域分辨率從30到

150 mm，范圍達6 m

■警告字段的范圍*大為

150 m分辨率下為15 m

■響應時間為80毫秒（默認），

可調至640毫秒

■外形緊湊，安裝方便

并通過帶有匹配功能的PC進行操作

軟件（AG4-4E軟配置

和診斷軟件），界面

RS232，RS422和USB

■5個用于診斷和狀態顯示的LED

：

■靈活用作光幕，但

只需要一臺設備

■每個檢測區域分別

段可調

■個別尺寸

■易于配置

與分離安全裝置的連接

安全傳感器AG4是光學傳感器，

二維測量

安全激光掃描儀

定期旋轉偏轉器

發出光脈沖。光脈沖

成為對象和障礙

（例如人員）并通過

傳感器再次收到。

從光明的時間和電流

偏轉單元的角度計算

感應障礙物的確切位置。

是內在的障礙

給定的保護范圍，

安全傳感器執行與安全相關的

關閉功能并

切換安全開關輸出

從。如果保護區域再次自由，請設置

確認后或自動將傳感器

（取決于操作模式）

安全相關的開關功能

回。安全傳感器檢測

人們即使在黑暗中

緩解水平極的服裝

隨身攜帶。

激光掃描儀AG4-旋轉分度臺保護激光掃描儀AG4-區域監控

產品圖片
