薄型真空泵系統：ZQ1000U-N15L-F-Q

描述

 ZQ 系列 薄型真空泵系統

●對應真空發生器系統和真空泵系統

●寬度: 10 mm,質量: 109 g (單體，真空壓力開關，真空過濾器)

●數字式真空壓力開關

●帶LED顯示功能

●可用于集裝式

描述

主體形式 M 集裝用

電磁閥組合 N1 供給閥:鎖定型(-COM);破壞閥:常斷

規格 - 標準型(DC:1W)

電磁閥額定電壓 5 DC24V

導線引出方式 L L型插座式 引線長度0.3m 帶指示燈及過電壓保護回路

手動操作方法 - 非鎖定推壓式 推壓鎖定式

真空用壓力開關/過濾器規格 F 僅真空過濾器

真空用壓力開關單位規格 - 帶單位切換功能

真空用壓力開關導線規格 - 無插頭

接頭(V通口) - 無通口

接頭(PS,PV通口) - 無通口

托架A - 帶托架A

CE對應 Q CE對應品

規格

真空壓力開關

注1) 外加壓力在設定值附近變動的場合，

遲滯若不設定在變動幅度以上，就會發生振蕩。

注2) 未記載的規格參見P.960真空發生器規格。

型號 ZQ1-ZSE(ZSE10)

額定壓力范圍

設定壓力范圍／顯示壓力范圍

耐壓力

設定*小單位

電源電壓

消耗電流

開關輸出

重復精度

模擬輸出

遲滯

顯示方式

顯示精度

動作指示燈

耐環境

溫度特性

導線

0~－101kPa

10~－105kPa

ZQ1-ZSF(ZSE10F)

－100~100kPa

－105~105kPa

500kPa

0.1kPa

DC12~24V±10%、波動(p-p) 10%以下(帶逆接保護)

40mA以下

NPN或PNP集電極開路2輸出(選擇)

80mA

28V(NPN輸出時)

2V以下(負載電流80mA時)

2.5ms以下(防止震蕩功能時: 20,100,500,1000,2000ms中選擇)

配備

±0.2%F.S. ±1digit

從0起可變注1)

1~5V ±2.5%F.S.

±1%F.S.以下

約1kΩ

3 1/2位 7段 LED 1色顯示(紅)

±2%F.S. ±1digit(環境溫度25±3℃時)

開關ON時燈亮　OUT1: 綠　OUT2: 紅

IP40

動作時·保存時: 35~85%RH(未結露)

AC1000V 1分鐘　所有充電部與殼體間

50MΩ以上(DC500V兆歐表)　所有充電部與殼體間

±2%F.S.(使用溫度范圍－5~50℃,25℃基準)

*大負載電流

*大外加電壓

殘留電壓

響應時間

短路保護

電壓輸出

遲滯模式

上下限比較模式

保護等級

使用濕度范圍

耐電壓

絕緣電阻

輸出電壓(額定壓力范圍)

直線性

輸出阻抗

耐油乙烯橡膠絕緣電纜

導體截面積: 0.15mm2(AWG26) 5芯　絕緣體外徑: 1.0mm

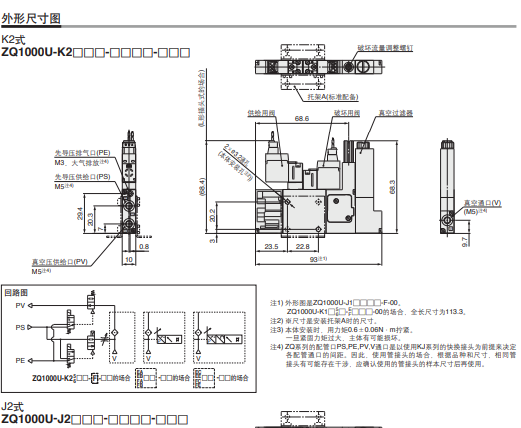

外型尺寸圖
