產品選用：SMC的特殊的擺動氣爪

MRHQ16D-180SX-N-M9NL-X103

訂購規格

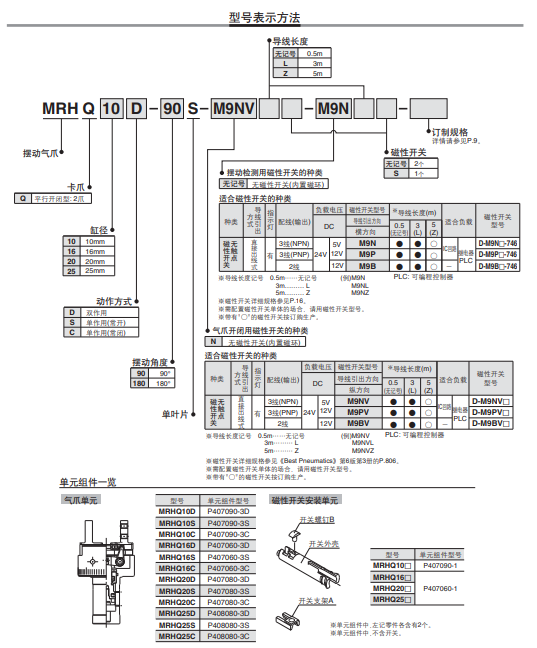

MRHQ 系列 擺動氣爪 訂制規格

●氣爪功能與擺動功能緊湊的一體化

●一個氣爪可以完成夾持、反轉傳送帶上的工件

●可以調節擺動范圍和角度

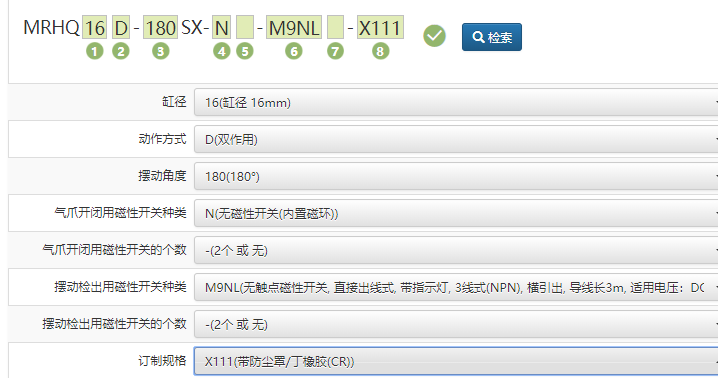

描述

缸徑 16 缸徑 16mm

動作方式 D 雙作用

擺動角度 180 180°

氣爪開閉用磁性開關種類 N 無磁性開關(內置磁環)

氣爪開閉用磁性開關的個數 - 2個 或 無

擺動檢出用磁性開關種類 M9NL 無觸點磁性開關, 直接出線式,

帶指示燈, 3線式(NPN), 橫引出, 導線長3m, 適用電壓：DC5V,12V,24V(DC4.5~28V)

擺動檢出用磁性開關的個數 - 2個 或 無

訂制規格 X111 帶防塵罩/丁橡膠(CR)  樣本

其他特性

字段描述 取值描述

作動方式 雙作用

連接口徑 M3X0.5

手指數 2

手指可選項 扁平形手指方式(標準) / 開閉方向通孔安裝方式

通口螺紋的種類 M

*使用壓力 0.1

*高使用壓力 0.7

環境溫度 常溫

產品型號

MRHQ20C-90S-N

MRHQ16D-90S-N

MRHQ16S-PS

MRHQ20C-180S-N
