日本品牌YUKEN的先導式溢流閥完整介紹

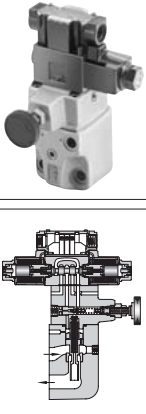

產品解剖圖

這些閥是先導式溢流閥和電磁換向閥的組合。由于電磁閥直接安裝在溢流閥上

并與溢流閥排氣口相連，因此消除了兩者之間的管路?？梢酝ㄟ^電信號將電磁閥

遠程卸載泵壓力，或者通過將先導溢流閥連接到電磁閥端口來遠程卸載泵壓力。

產品資料

選項

帶排氣限流器的型號

提供子板。從上表中底板的型號。當不使用底板時，安裝表面應有一個

良好的機加工光潔度。

帶排氣限流器的類型在排氣閥2B3A和2B3B中增加了一個排氣限流器，其類型在泄壓閥和

電磁換向閥。如果通過逐漸降排氣壓力來防止對主回路的沖擊

從設定壓力到卸載的轉變。

卸載壓力與沒有排氣限制器的壓力相同。

使用說明

如果排氣回路中使用了遠程控制溢流閥，請參見203頁。此外，如果排氣閥的內部容積

線太大，可能會發生震顫。因此，盡可能減小內徑和長度

管。

要調節壓力，請松開鎖緊螺母，然后順時針方向緩慢旋轉手柄以獲得更高的壓力，逆時針方向旋轉

降壓力。調整后，不要忘記擰緊鎖緊螺母。

油箱管路的管路不應與其他閥門的任何油箱管路連接，而應直接與

水庫。

壓力由安裝的項圈限制。如果無法獲得工作壓力，請卸下一些卡圈。一個衣領是

相當于10 MPa（1450 PSI）。

流量較小時，設定壓力可能不穩定。使用型號03和06且流量大于

8升/分鐘（2.1美國GPM）和型號10的15升/分鐘（4.0美國GPM）。

設計48閥是將DSG-01，設計70安裝為先導閥的閥。與舊的設計互換

（設計47）有關規格，外形和安裝尺寸的信息。
