1 | 排氣或壓力卸載開口 |
Dimensions: Pressure gauge DN63, with dual scale – connection at the bottom
Dimensions in mm
1 | 排氣或壓力卸載開口 |
Dimensions: Pressure gauge DN63, with dual scale – connection centrally at the rear, with mounting clamp
Dimensions in mm
1 | 排氣或壓力卸載開口 |
展開圖 ?63+1 mm
安裝支架包含在壓力計的交付范圍內。
依據制造商的選擇設計
Dimensions: Pressure gauge DN100, with dual scale – connection at the bottom
Dimensions in mm
1 | 排氣或壓力卸載開口 |

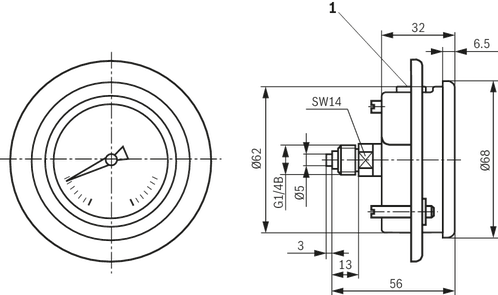

Dimensions: Pressure gauge DN100, with dual scale – connection eccentrically at the rear, with mounting clamp
Dimensions in mm
1 | 排氣或壓力卸載開口 |
展開圖 ?101+1 mm
安裝支架包含在壓力計的交付范圍內。
依據制造商的選擇設計

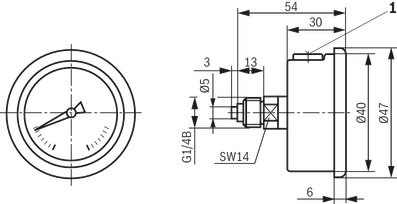

尺寸：壓力計直接安裝適配器
型號“A”
安裝孔的縮徑接頭符合 ISO 1179
型號“B”
安裝孔的縮徑接頭符合 ISO 11926-1
型號 | PN | d1 | d2 | ?d3 | ?d4 | l | l1 | l2 | SW | 名稱 | 物料編號 |
mm | mm | mm | mm | mm | |||||||
| A | 630 | G1/4A | G1/4 | 4 | 19 | 34 | 12 | 14.5 | 22 | REDUZIERSTUECK G1/4-G1/4 /FKM | R901156422 |
| 400 | G1/4A | G1/2 | 4 | 19 | 35 | 12 | 16 | 27 | REDUZIERSTUECK G1/4-G1/2 /FKM | R901156423 | |
| B | 630 | 7/16-20UNF | G1/4 | 4 | 16 | 31 | 9 | 14.5 | 22 | REDUZIERSTUECK 7/16-20UNF-G1/4 /FKM | R901156316 |
| 400 | 7/16-20UNF | G1/2 | 4 | 16 | 32 | 9 | 16 | 27 | REDUZIERSTUECK 7/16-20UNF-G1/2 /FKM | R901156317 |
訂貨示例
鋼制縮徑接頭 G1/4A（采用鍍鋅及鉻酸鹽電鍍表面保護），內螺紋 = G1/2，帶有密封圈 1、材料 FKM 及密封圈 2、材料 Cu。
REDUZIERSTUECK G1/4-G1/2 /FKM， 物料號 R901156423
備件：密封圈項目 1
型號 | 材料 | 名稱 | 物料編號 |
| A | FKM | PROFILDICHTUNG M14X1,5+G1/4 FKM | R900012502 |
| B | FKM | O-Ring 8,92x1,83-FKM80+-5SH | R900024577 |
備件：密封圈項目 2
適用于螺紋 d2 | 材料 | ?d5 | ?d6 | s | 名稱 DICHTRING.... | 物料編號 |
mm | mm | mm | ||||
| G1/4 | Cu | 5.9 | 9.3 | 3.2 | 5,9/9,3X3,2-CU NR:9090800 | R900004667 |
| G1/2 | Cu | 8 | 14.8 | 4.2 | 8,0/14,8X4,2-CU NR:9090819 | R900218724 |
適用于金屬密封件的密封圈。在完成密封后，壓力計仍可以進行 360° 旋轉，因此可將其安裝到任何需要的位置。
