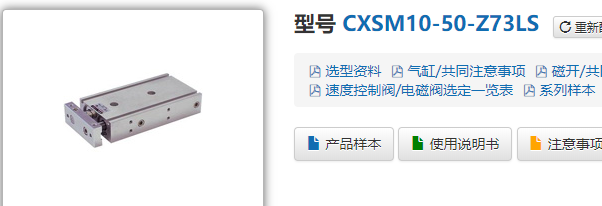

產品原理圖，SMC雙聯氣缸CXSM10-50-Z73LS，AXT662-1-1
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 軸承的種類 | M | 滑動軸承 |
| 缸徑 | 10 | 缸徑 10mm |
| 通口螺紋的種類 | - | M螺紋 Rc1/8 |
| 氣缸行程 | 50 | 氣缸行程 50mm |
| 磁性開關型號 | Z73L | 有觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 橫引出, 導線長3m, 適用電壓：DC24V,AC100V |
| 磁性開關個數 | S | 1個 |
| 訂制規格 | - | 標準 |
缸徑6、10、15、20、25、32
使用流體:空氣
耐壓試驗壓力:1.05Mpa
高使用壓力:0.7Mpa
使用壓力:0.15Mpa、0.1Mpa、0.05Mpa
環境及流體使用溫度:-10~60°C（但未凍結）
使用活塞速度:30~300mm/s、30~800mm/s、30~700mm/s、30~600mm/s
緩沖墊:緩沖
給油:不需要
行程調整范圍:對標準行程 0~5mm
配管連接口徑:M5x0.8Rc1/8
軸承種類:滾動軸承、球軸承（外形尺寸相同）
安裝使用事項：
1.連接配管前，要用于干凈空氣充分吹洗配管及接頭等
2.工件的安裝前必須為平面，平等度小于0.05MM
3.活塞桿的滑動面不得受損傷，以免造成密封件破壞，使氣缸漏氣和動作不良。
4.安裝缸體時，兩活塞桿不要受扭曲，否則氣缸動作陰力激增，造成導向軸承加速磨損，導向精度下降，造成漏氣。
5.氣缸動作時，手指不要被夾在缸體與端板之間，
6.安裝時，活塞桿應處于縮回狀態。
產品原理圖，SMC雙聯氣缸CXSM10-50-Z73LS，AXT662-1-1
