SY3000·5000·7000·9000 系列 5通電磁閥 底板配管型 單體

●3通閥和5通閥可混合安裝

●消耗功率: 0.1 W (帶節電回路)

●集裝式可選項眾多，例如：鋁閥體，DIN導軌，組合式集裝式

●集裝式型號: SS5Y3，SS5Y5，SS5Y7，SS5Y9

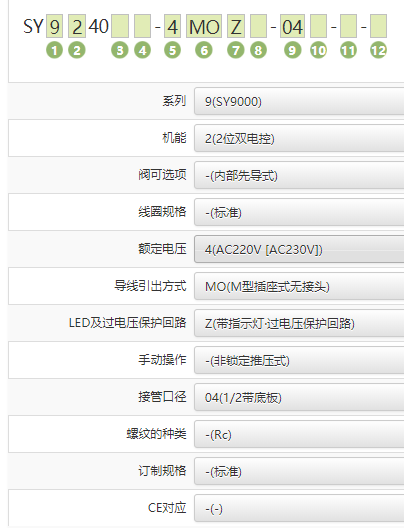

字段描述 字段取值 取值描述

系列 9 SY9000

機能 2 2位雙電控

閥可選項 - 內部先導式

線圈規格 - 標準

額定電壓 4 AC220V [AC230V]

導線引出方式 MO M型插座式無接頭

LED及過電壓保護回路 Z 帶指示燈·過電壓保護回路

手動操作 - 非鎖定推壓式

接管口徑 04 1/2帶底板

螺紋的種類 - Rc

訂制規格 - 標準

②導線及插頭的壓著

②導線及插頭的壓著 將導線先端剝掉.3.2～3.7mm 的外皮，將芯線整理好放 入插頭中，用壓著工具壓著。請注意芯線壓著部不要壓 到導線。而且，壓著需要使用專用壓著工具。(關于專 用壓著工具，請與本公司確認）

③帶導線插頭的裝卸

③帶導線插頭的裝卸 ?安裝時 將插頭插入連接器的孔(有＋、－極表示）、將導線向 內側壓入，插頭的鉤子勾住插頭然后鎖住。（按壓 時，鉤子打開，自動鎖?。?。然后輕輕拉動導線，確 認已經鎖緊。 ?拆卸時 將插頭從連接器上拔出時，用細棒(約 1mm)按壓插頭 上的鉤子，然后將導線拔出。重新使用插頭時，請將 鉤子外拉伸。 過電壓保護回路直接出線式

，L，M 型插座式 ■標準型 (有極性) 帶過電壓保護回路(□S) 帶燈?過電壓保護回路(□Z)

無極性型 帶過電壓保護回路(□R) 帶燈?過電壓保護回路 (□U) ?極性應按照＋、－極標識連接。 （無極性時連接哪個端子都可以使用） ?

標準型 DC24V、12V 以外的電壓規格沒有逆接防止二極 管，因此請注意極性不要接錯。

事先接好導線的場合，＋端為紅線，-端為黑線。 ■帶節電回路 由于消減了保持的無用電力，

故消耗電力比標準品降 了 1/4。（下圖為施加額定電壓為 DC24V 時，過 62ms 通電時間的效果圖）。
