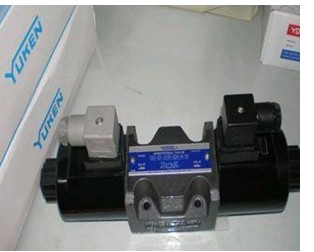

油研電磁閥選型，DSG-01-3C4-A100-70

我們很高興地宣布1/8防爆（防火）電磁閥

自發布以來受到高度贊賞的可操作方向閥將成為

重新設計，其設計編號將從50更改為70。

預定在舊型號庫存用完后發布。 （適用于2015年7月以后的訂單。

以防萬一，以免庫存用完了。）

與簡單伺服閥等效的響應特性ELDFG-01EH：80 Hz / -90°

（±25％幅值）ELDFG-03EH：50 Hz / -90°（±25％幅值）

這些閥可以代替簡單伺服閥用于位置或壓力控制。

簡單的操作和用戶友好性只有通過24 V DC電源和命令信號輸入，這些閥才能實現

液壓系統準確，快速地運行出色的耐污染性的電磁閥使閥門具有出色的耐污染性，因此

由流體污染引起的問題以及過濾成本。

使用閥門時，要滿足2頁“流量控制范圍”中所規定的閥門

壓力差與流量之間的關系。視實際電路而定。安裝位置有限制。請參閱3頁“安裝位置”

閥門安裝時，軸線L-L?的角度應與閥門的軸線成±15°

水平面，如右圖所示。如果閥芯的軸向

對應于主振動方向，外力可能導致閥芯

發生故障。閥門的安裝方式必須使閥的軸向

根據圖表安裝排水管，并確保泵殼內的壓力保持在

與DSG-01系列電磁閥通用零件

設計編號為70的安全閥

壓力，高流量和壓降特性，1/8

防爆（防火）電磁換向閥現在具有高壓，

高流量和壓降特性等同于設計編號70的DSG-01系列閥門的特性。

螺紋導管連接類型的型號在電纜入口處配有密封配件。

由于1/8防爆（防火）電磁換向閥的設計編號將更改70，

我們還宣布，電磁控制先導式方向閥（DSHG-06和-10）使用1/8

防爆（防火）電磁換向閥作為先導閥，也將進行改型。

盡管螺紋導管連接類型型號的密封配件在尺寸上有所變化，

保持了安裝的互換性。

工業安全技術協會（TIIS）頒發的證書編號如下。

公稱壓力小于0.1 MPa，喘振壓力小于0.5 MPa。

這些閥為閉環，高響應型比例電動液壓換向閥和

帶OBE的流量控制閥（車載電子裝置）。兩種直接型型號 大

額定流量高達80 L / min（@ ?P = 1 MPa）。將OBE添加到

易于接受的ELDFG系列閥門簡化了接線，提供了簡單的操作和用戶友好性。

通過基于新開發的緊湊型控制器的閉環控制，

的螺線管和用于閥芯位置檢測的LVDT，這些閥可提供高響應，

和高性，相當于簡單的伺服閥。零圈滑閥類型（3C2L滑閥）

適用于位置或壓力控制。我們很高興宣布EH系列直接操作比例閥的發布

電動液壓換向閥和流量控制閥。

管道長度應小于1 m。而不是將排水管連接到其他回水管線，而是運行它

獨立地。管道末端應浸在油中。

首次啟動之前，請通過加油口向泵殼內注入干凈的工作油。

為了避免首次啟動時出現空氣阻塞，請調節控制閥，以使從泵排出的機油回流

直接進入油箱或執行器在自由負載下移動。

可能有必要從泵殼和管路中排出空氣以將其排出

振動的原因。排氣閥（型號：ST1004-*-10 *，

建議使用出口管線中的265頁）。對于安裝了放氣閥的放氣，在以下位置運行泵：

轉速等于或高于閥門重新定位的流量。

出廠時，已將設備預設為如下所示的交貨速率；安全閥已設置為

21 MPa（ASR2為19.5 MPa）。調整預設的輸送和安全閥（壓力）以滿足您的系統要求。

順時針旋轉單排量型的流量調節螺釘或雙排量型的大排量側流量調節螺釘會減少輸送量。

旋轉小排量側流量調節螺釘

對于雙排量型，順時針方向會增加輸出。

有關流量調節螺釘位置和流量調節之間的關系，請參閱221和222頁。

閥芯與主振動方向不對應。

當不使用底板時，安裝表面應

具有良好的機加工光潔度（例如6-S的表面粗糙度）。

要進行NULL調整，請卸下保護螺釘，然后將修剪器在螺釘后面旋轉。

調整后，請務必安裝防護罩

閥門不附帶6 + PE連接器。單獨準備。YUKEN零件號：

TK290457-1對于標準底板，使用兩個油箱端口中的一個（“ TA”），但可以使用其中一個。

當不使用底板時，安裝表面應

具有良好的機加工光潔度（例如，表面粗糙度為6-S）。

有兩個油箱端口“ TA”和“ TB”。請注意，端口“ TA”可以單獨使用。

使用等同于ISO VG32或46的清潔石油基礎油。

建議的粘度范圍是20至400 mm2 / s

溫度范圍為0至60℃，使用上述液壓油都必須滿足這兩個條件。

必須適當注意保持對工作油污染的控制，否則可能導致

故障并縮短設備壽命。請保持NAS 9級內的污染程度。

吸入口必須配備至少100μm（150目）的儲液式過濾器，并且回油管路必須裝有一個

10μm以下的線型過濾器。

運輸時，請使用泵上的吊環。請勿在吊環以外的地方使用吊索。

安裝泵時，加油口應朝上。

泵入口處的允許吸入壓力在-16.7和+50 kPa之間。對于到吸入口的管道，

使用如下所示的公稱直徑的管道。確保泵吸入口的高度于油箱中的油位。

當使用鋼管作為吸入口或排出口時，管道到泵的負載過大

過多的噪音。每當擔心過載時，請使用軟管。

油研電磁閥選型，DSG-01-3C4-A100-70
