選用CKD先導式5通電磁閥規格

產品型號：

4GD310r-08-C- DC24V

SCM-R-00、SCM-R-LB、SCM-R-FA、

SCM-R-TA、SCM-R-TB、

SCM-TA-20、SCM-TA-25、

SCM-TA-32、SCM-TA-40、SCM-TA-50

SCM-TA-63

SCM-R-LB-40D-100-25-T0H-D-JI

SCM-T-00、SCM-T-LB、SCM-T-FA、

SCM-T-FB、SCM-T-CA、

SCM-T-CB、SCM-T-TA、SCM-T-TB、

SCM-T-LB-40D-100-LI

產品通用規格

項目 內　　容

閥種類及操作方式 先導式軟滑閥

使用流體 壓縮空氣

高使用壓力 MPa 0.7

使用壓力 MPa 0.2

耐壓力 MPa 1.05

環境溫度 ℃ -5～55（不得凍結）

流體溫度 ℃ 5～55

手動裝置 非鎖定·鎖定通用型

先導排氣方法 主閥·先導閥集中排氣型

給油 注1 無需

防護等級 注2 防塵

振動/沖擊 m/s2 50以下 / 300以下

使用環境 不可在腐蝕性氣體環境下使用

注1 給油時，請使用1種ISOVG32透平油。

給油過度或者給油不足都會造成動作不穩定。

注2 使用時，請不要濺上水滴、油等。

 DIN端子箱規格時為IP65（防噴射型）。但固定的條件是，

要用規定的適用號碼套管外徑與擰緊扭矩。

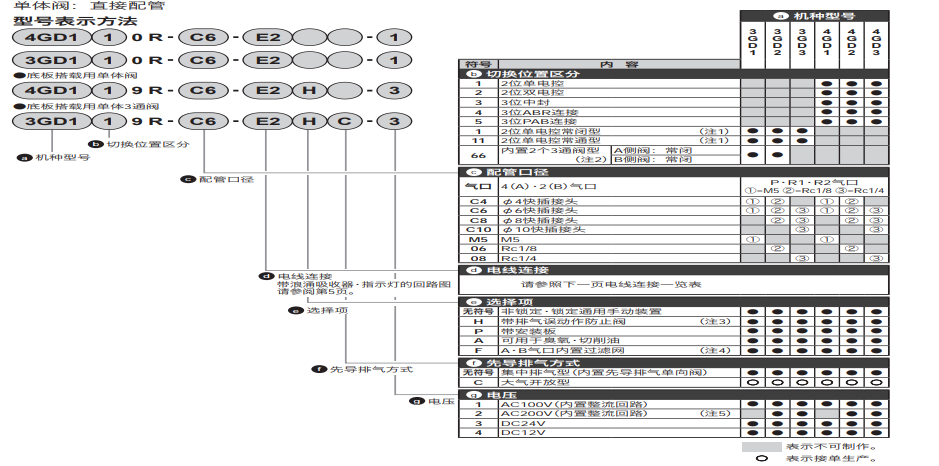

產品的型號表述

選用CKD先導式5通電磁閥規格
