安沃馳五通換向閥接線尺寸，0820228101

三位五通換向閥, 系列 IS12, 型 2 - 0820228101

Qn = 2400 l/min底板連接壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板

三位五通換向閥, 系列 IS12, 型 2

標準化 ISO 5599-1

尺寸 ISO 2

結構特點 滑閥，正重疊

外殼 聚酰胺

密封件材料 丙烯樹膠

額定流量Qn 2400 l/min

壓縮空氣 接口 人口 按照標準ISO 5599-1制造的接地板

壓縮空氣 接口 出口 按照標準ISO 5599-1制造的接地板

技術信息

結構特點 滑閥，正重疊

先導 外部的

組合原理（閉鎖原理） 單重底板原理

密封原理 軟密封

連接類型 底板連接

標準 ISO 5599-1, ISO 2

壓縮空氣連接 按照標準ISO 5599-1制造的接地板

壓縮空氣接口處的規格 按照標準ISO 5599-1制造的接地板

工作壓力范圍 -0,9 ... 10 bar

控制壓力 小/ 2,8 ... 10 bar

介質溫度范圍 0 ... 80 °C

介質 壓縮空氣 5-4-4級 級6-4-3

顆粒大小 max. 5 μm

壓縮空氣中的含油量 0 ... 5 mg/m3

安裝螺釘 M6 帶有內六角

擰緊螺栓的小扭力 4 Nm

重量 0,51 kg

不可小控制壓力，否則會導致故障電路和可能發生閥故障！

壓力露點必須至少于環境和介質溫度 15 °C ，并且允許 的高溫度為 3 °C 。

壓縮空氣的油含量必須在整個使用壽命中保持不變。

只可使用經過 AVENTICS 公司許可的油。詳細信息請參見文檔“技術信息”（MediaCentre 中獲?。?/p>

外殼 聚酰胺

密封 丙烯樹膠

正面板 聚酰胺

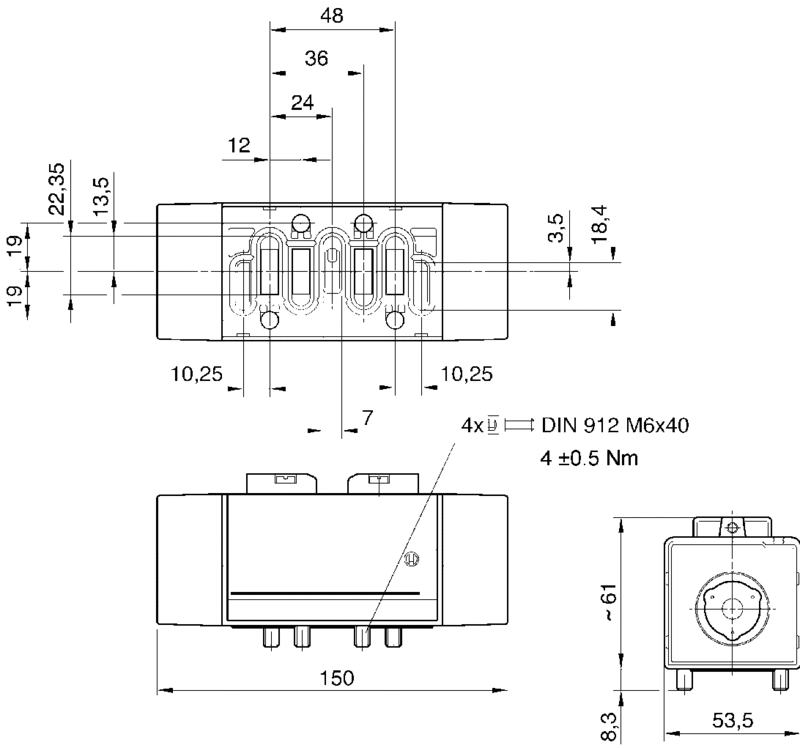

本產品的尺寸u
