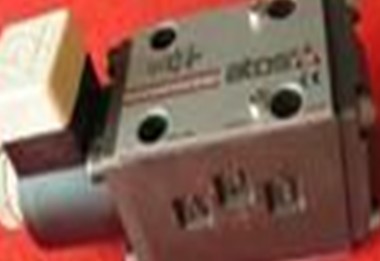

基本信息比例換向閥ATOS，阿托斯注意事項

傳感器的性能通過可選的電子調節卡進行調節，選項N,使用隨貨提供

的“磁致筆”，能夠調節零點和增益。

當有需求的時候可提供CANopen輸出，請與我們技術部門聯系。

帶電子控制卡和電流輸出CKN型號舉例：

CKN-63/45*0500-X008-AN-B1X1

6芯插頭M16安裝油缸頭部后端的位置4。電子調節卡(選項N)必須通過

IP67防護等級的電纜夾與端子傳感器連接。

直通式電纜插座④ST-CO-9131-D隨缸供貨，選項N的插頭帶3m長電

纜 ， 以連接到電子調節卡上，選擇選項 M 則可提供直角插座

ST-CO-9131-6。電氣接線見右表。電子控制卡通過5芯M12插頭與控

制系統連接，5 芯M12插座CON031隨貨供給

標準可選行程為100mm至3000mm，步長為100mm。

其它非標準行程請聯系我們的技術部。

油缸規格，尺寸和安裝方式參見 10 ，11 和 12 節

附件和選項參見 18 至 26 節。

CKN伺服油缸適用于帶或不帶添加劑的礦物油(HH, HL, HLP, HLP-D,

HM, HV)，防火油液(HFA水基液-90~95%水和5~10%油，HFB油基液

-40%水，HFC水乙二醇- 大含水45%)和合成液(HFD-U有機酯，HFD-R磷酸酯)。

就會產生一個應變脈沖，并返回到信號調節裝置。

通過監測應變脈沖和電流脈沖到達所用的時間，可以精 確的計算出磁

鐵移動的位置。傳感器將測量出的此信號以反饋信號的形式輸出。

此類缸一個很大的就是傳感器與運動部件沒有直接接觸，其壽命

大大提高。適用于苛刻環境(沖擊，震動等)或高頻場合。

正確使用這種排氣裝置的方法：用內六角扳手將排氣裝置上的10個M8螺

釘④旋松，讓油缸以反復運動來進行排氣，擰緊螺距為20Nm。

仔細將有桿一側的空氣徹底排凈，因?yàn)榭諝獾目蓧嚎s性會導致滑軌阻與

接觸游標的摩擦。確保油缸停止工作很長一段時間后進行排氣。

有關其他詳細信息請參考隨缸供貨的啟動說明書。

電位計式傳感器只有在用作一個電位分壓器時，才能正確發揮作用。

確保符合在“傳感器性能”表中顯示的 大功率變化率，以避免破壞其它元件。

供給電位計式傳感器的電源必須穩定，因?yàn)殡妷旱淖兓瘜?huì)造成傳感器

輸出值的改變。

建議在沒有背壓的狀態下直接將泄油口與油箱連接，詳細信息參見 28 節。

感應式傳感器是由一個線圈繞組①和一個磁性電磁鐵芯②組成。線圈繞

組與一鐵芯管做成一體安裝在缸頭靠后的部位，磁性鐵芯固定在活塞桿

上并隨其一起運動。

當磁性鐵芯隨著活塞移動時，線圈撓阻的電感會隨著磁性鐵芯的位置成

比例的變化，分體的信號調節卡先發出一個正弦信號至次級線圈，并讀

取次級線圈上返回信號。通過兩個信號的差值，可以計算出電感值，進

而計算出模擬量反饋輸出信號。

此類缸一個很大的就是沒有傳感器和運動部件的直接接觸，提高了

壽命。此種傳感器安裝牢固，結構簡單，非常適用于伺服油缸易受高頻

振動或動態應力影響的場合下(如：模擬器或壓力振蕩器等)。因采用感

應式傳感器，CKV型油剛結構非常緊湊，適用于無法用其它方式測量油

缸位移的場合。

獨立的信號調節卡使感應式傳感器能很好的適應各種高溫場合；這樣

高溫度就能受密封裝置的限制。

確保伺服油缸和電線遠離強磁場和電子噪音，確保反饋信號不受干擾。

通電之前關閉電源并檢查接線是否正確，以避免錯誤接線導致電子器件損壞。

建議在沒有背壓的狀態下直接將泄油口與油箱連接，詳細信息參見 28 節。

油口螺紋及沉孔D符合ISO1179-1(GAS標準)。當選擇增大油口時，尺寸D, EE, PJ和Y相對修

改為D1, EE1, PJ和Y1。對于缸徑160，安裝方式為E,N的油缸，對表格中的尺寸PJ1進行了修改，具體請聯系我們技術部。

XV-對于采用L安裝方式的油缸，行程必須過表中所列的 小值。所需的XV值必須在XVmin

和XVmax之間，并在油缸的型號代碼中標明尺寸，單位mm,舉例如下：

CKM/-50/36*0500-L208-D- B1E3X1 XV=200

該公差對行程小于1250mm的有效，對于更長的行程，其上公差為 18 節中所述的 大行程 公差。

磁致式傳感器是由一個固定在缸體上的金屬波導軌①,一件固定在活塞

桿上的永 久磁鐵②和一個安裝在后端的集成式電子信號調節裝置③組成。

電阻式傳感器由一個滑軌電阻①和一個通過2個金屬刷能實現滑動接觸的

游標②組成。耐久滑軌是一個帶有導電塑封的鋁制元件，固定在油缸尾

端。游標裝在活塞桿上并和其一起移動。

電阻式傳感器上的滑軌必須連接到一個穩定的直流電壓上，允許小電流

流動。它的兩個電刷與滑軌一起形成閉合回路(見右圖)，通過改變電阻

傳感器的電阻，輸出電壓與油缸位移成正比地變化(電位計分壓原理)。

CKP伺服油缸呈現出 合理的。其傳感器結構緊湊，可以方便地

使用在伺服油缸上，代替沒有傳感器的標準油缸。

除E型(ISO MS2)底座安裝方式油缸的插頭是沿油缸軸線方向安裝外，其

它油缸的4芯插頭均安裝在缸尾部方頭4側面上，參見 17 節。

直通式電纜插座③ST-CO-9131-D04-PG7隨缸供貨。選擇選項M可提供

直角插座ST-CO-9131-4。電氣插頭性能見右表。

標準可選行程為100mm至900mm，步長為100mm。

若選用非標準行程，請與我們技術部聯系。

油液TJ性能：粘度：15 ~ 100mm2/s溫度范圍：0 ~ 70

油液污染等級：ISO 19/16標準，過濾精度為25цm

在啟動伺服油缸時，必須先讓油缸進行排氣。排氣裝置安裝在活塞桿末

端，參見右圖。

活塞桿位置的測量基于磁致式伸縮原理：信號調節裝置③發出一個電

流脈沖，使其沿波導管①傳輸。當電流脈沖遇到磁鐵②時，波導管上

這種小尺寸的磁致式傳感器，具有較為緊湊的結構，可以完全安裝在

油缸內部，其整體的尺寸比CKF和CKM還小。基于以上特點，CKN伺

服油缸普遍地代替了使用外部絕 對式編碼器，電阻式和電感式傳感器的油缸。

選項A或V的輸出信號必須表在油缸型號上。

此時應根據油液的性能選用相應的密封裝置，參見 25 節。

油液TJ性能：粘度：15 ~ 100 mm2/s溫度范圍：0 ~ 70°C

油液污染等級：ISO 19/16標準，過濾精度為25цm

CKN伺服油缸的零點出廠時已經根據油缸機械行程設定量程。

在啟動伺服油缸時，必須行排氣，如 27 節所示。

其他詳細信息請參見供貨時提供的啟動說明。

確保伺服油缸和電線遠離強磁場和電子噪音，確保反饋信號不受干擾。

通電之前關閉電源并檢查接線是否正確，以避免錯誤接線導致電子器件

損壞。確保伺服油缸和電子調節卡之間的 大距離小于建議值:50m

建議在沒有背壓的狀態下直接將泄油口與油箱連接，詳細信息參見 28 節。

油口尺寸EE符合ISO1179-1(GAS標準),帶沉孔D。

XV-對于采用L安裝方式的油缸，行程必須過表中所列的 小值。所需的XV值必XVmin和

XVmax之間，并在油缸的型號代碼中標明尺寸單位mm。舉例如下：

CKN/00-50/36*0500-L208-AK-B1E3X1 XV=200

該公差對行程小于1250mm的有效，對于更長的行程，其上公差為 18 節中所述的 大行程公差。
