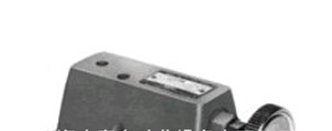

技術介紹溢流閥YUKEN，EDG-01V-H-1-PIT15-5103

控制器形成反饋回路，用于計算偏差

來自機器側的控制信號之間（速度和壓力指令）

和傳感器信號相應地驅動AC伺服電機?？刂茀?shù)

可以使用專用軟件以數字方式設置。

在卸載操作或壓力控制期間，電機以接近零的速度運行，從而將噪音水平保持在極水平。

交流伺服電機直接控制泵速，可在壓和速下提高響應和穩定性。

伺服電機和控制器的放大器集成可節省空間和布線。參數可以是數字的

以簡單且可重復的方式進行調整。

雙排量型具有電磁操作的方向閥，以在大的和小的旋轉斜盤角度之間切換。一個

雙排量型單泵單元既可以壓/大流量，也可以高壓/小壓力運行

流。因此，與具有相同電動機容量的單排量型相比，雙排量型覆蓋了a

轉動流量調節螺釘進行單排量

型或大排量側流量調節螺釘

雙排量型順時針減少輸送。

轉動小排量側流量調節螺釘

對于雙排量型順時針增加輸送。

單排量型

順時針旋轉壓力調節螺釘會增加壓力。

有關調節螺釘每轉的壓力變化，請參見圖表。調整后，務必擰緊鎖緊螺母。

系列通過直接驅動活塞泵提供可變流量

交流伺服電機控制轉速在零到零的范圍內

高水平。該系列允許使用a精 確控制流量/壓力

專用的AMSR控制器。它還具有出色的響應和可重復性。

顯著更寬的工作壓力和流量范圍。

吸入口必須至少配備100微米

（150目）油藏式過濾器和回油管必須

有一個10微米以下的線型濾波器。

泵入口處允許的吸入壓力為

介于-16.7和+50 kPa之間。

對于吸入口的管道，請使用相同的管道

作為要使用的管道法蘭的直徑。

確保泵吸入口的高度為

距離水庫油位一米之內。

當使用鋼管作為吸入口或排出口時，

從管道到泵的過大負荷產生

噪音過大。

每當擔心過載時，請使用橡膠

控制器具有組合功能，支持高達3200 L / min（ASR10 x 16單位）的大流量操作。

使用石油基礎油，如抗磨型液壓

相當于ISO VG-32或46的油。TJ

粘度范圍為20至400 mm2 / s和溫度

范圍為0至60°C，兩者都必須滿足

用于上述液壓油。

必須謹慎對待保持控制權

否則會損壞工作油

導致故障并縮短設備的使用壽命。

請保持NAS內的污染程度

年級。

軟管。

如果泵安裝在油位以上，則

應設置吸入管道和吸入管路過濾器

于泵的位置，以防止吸入空氣

線。

首次啟動前，請將泵殼注滿干凈

油通過灌裝口。

首次啟動時為避免空氣堵塞，請進行調整

控制閥使排出的油從中排出

泵直接返回儲液器或執行器

在空載中移動。

在發貨時，該單位已預設為

大輸送量和小排放壓力。

調整預設的交付和壓力以滿足您的需求

系統要求。

已對以下產品進行了型號更改。

當前和新設計之間的差異已在“可互換性”一節中描述

當前和新設計之間的安裝

安裝泵時，應定位加注口

向上。

盡可能采用柔性聯軸器，并避免使用

彎曲或推力產生的任何應力。

大允許偏差小于0.1 mm

和 大允許誤差小于

根據圖表安裝排水管道并確保

泵殼內的壓力應保持在

常壓小于0.1MPa，浪涌壓力

小于0.5兆帕。

管道長度應小于1米，管道末端應小于1米

應該浸沒在油中。

在AR16和AR22泵的情況下，裝配的旋入扭矩

是40到50牛米。不要施加彎曲和推力扭矩配件。
