SMC氣動隔膜泵的作用

氣動隔膜泵是以壓縮空氣為動力，用于輸送各種液體的新型泵。泵體內用隔膜將壓縮空氣與被輸送的液體隔開，故稱為氣動隔膜泵。

SMC氣動隔膜泵的工作原理

雙作用氣控型隔膜泵的動作原理如下圖、換向閥不在泵體內部，較自動運轉型壽命長。改變外部電磁閥的ON/OFF頻率，可簡單的進行流量控制?？梢栽诘念l率下工作，故輸出流量可以很小。先導壓力也可以比自動運轉型。

SMC 氣動隔膜泵的使用方法

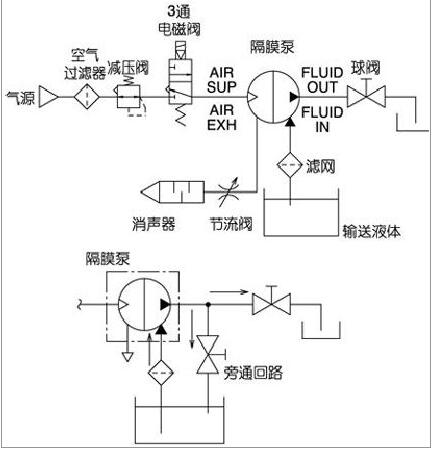

雙作用氣控型隔膜泵的控制回路如下圖。將減壓閥的設定壓力設定在0.2~0.7MPa，電磁閥一通電，泵便開始工作，但液體輸出側的球閥處于開啟狀態。泵開始工作前，泵內無液體（干狀態），也能吸入液體。在干狀態下的吸入揚程為1m。讓泵停止工作，讓電磁閥斷電，泵內氣壓力便從三通電磁閥泄掉。也可關閉液體輸出側的球閥讓泵停止工作。輸出流量的調節可利用球閥或節流閥進行。隔膜泵的輸出流量若小于流量要求，泵會猶豫工作不穩定而停止。若要求輸出流量小于流量，可在輸出側旁通回路來解決，確保泵內達到流量。

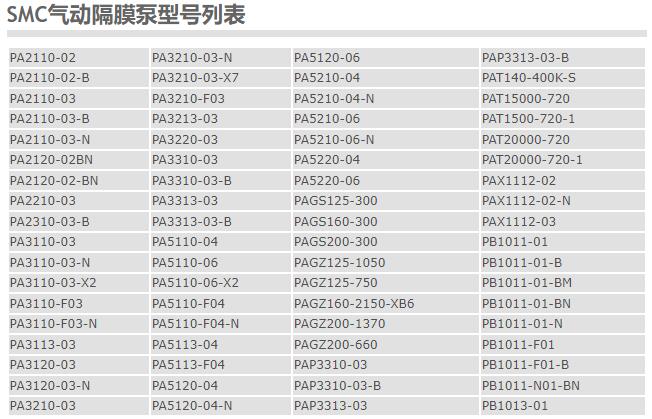

>>>參見SMC樣本

SMC 氣動隔膜泵的使用注意

1）液體流過時，在系統上方應設置排泄閥，包裝不存在液封回路。

2）注意不要出現水錘壓力。

3）輸送易燃液體時，要防止泄露。

4）自動運轉型應使用3通閥，不要使用2通閥。

5）氣控型應使用中泄式5通電磁閥。

6）液體是否適合輸送與液體的種類、添加物、濃度、溫度等有關，故選定材質時要充分考慮。

7）泵內沒有液體時不能長時間運轉。

8）一旦發生逆壓、逆流，會造成元件的破損和動作不良。注意接口不得接錯。

9）膜片反復動作，故安裝螺釘應牢固。
